Schmalz Blocksauger und Saugplatten für Nestingtisch-Systeme.

Beim Nesting-Verfahren werden Werkstücke direkt auf einem vakuumgespannten Nestingtisch bearbeitet — ohne Konsolen, ohne Rüstzeit, mit maximaler Plattenfläche. Das Herzstück jedes Nesting-Systems ist die zuverlässige Vakuumspannung: Nur wenn das Werkstück sicher gehalten wird, sind präzise Fräs-, Säge- und Bohrvorgänge möglich. Wir führen Schmalz Blocksauger und Saugplatten speziell für Nestingtisch-Systeme — passend für alle gängigen Nestingmaschinen, sofort ab Lager, EU-weit versandbereit.

Produkte filtern

%
Schmalz Blocksauger VCBL-G-K1 120x50x30mm
Schmalz Blocksauger VCBL-G-K1 120x50x30mm

144,44 €* 157,00 €*(8% gespart)
%
Schmalz Blocksauger VCBL-G-K1 140x115x30mm
Schmalz Blocksauger VCBL-G-K1 140x115x30mm
L: 140mm | B: 115mm | 30mm
1-Kreis-Blocksauger
Passend für: Homag, AES, Weeke uvm.

144,44 €* 157,00 €*(8% gespart)
Zwei schwarze, L-förmige Kunststoffhalter mit grauen Endkappen

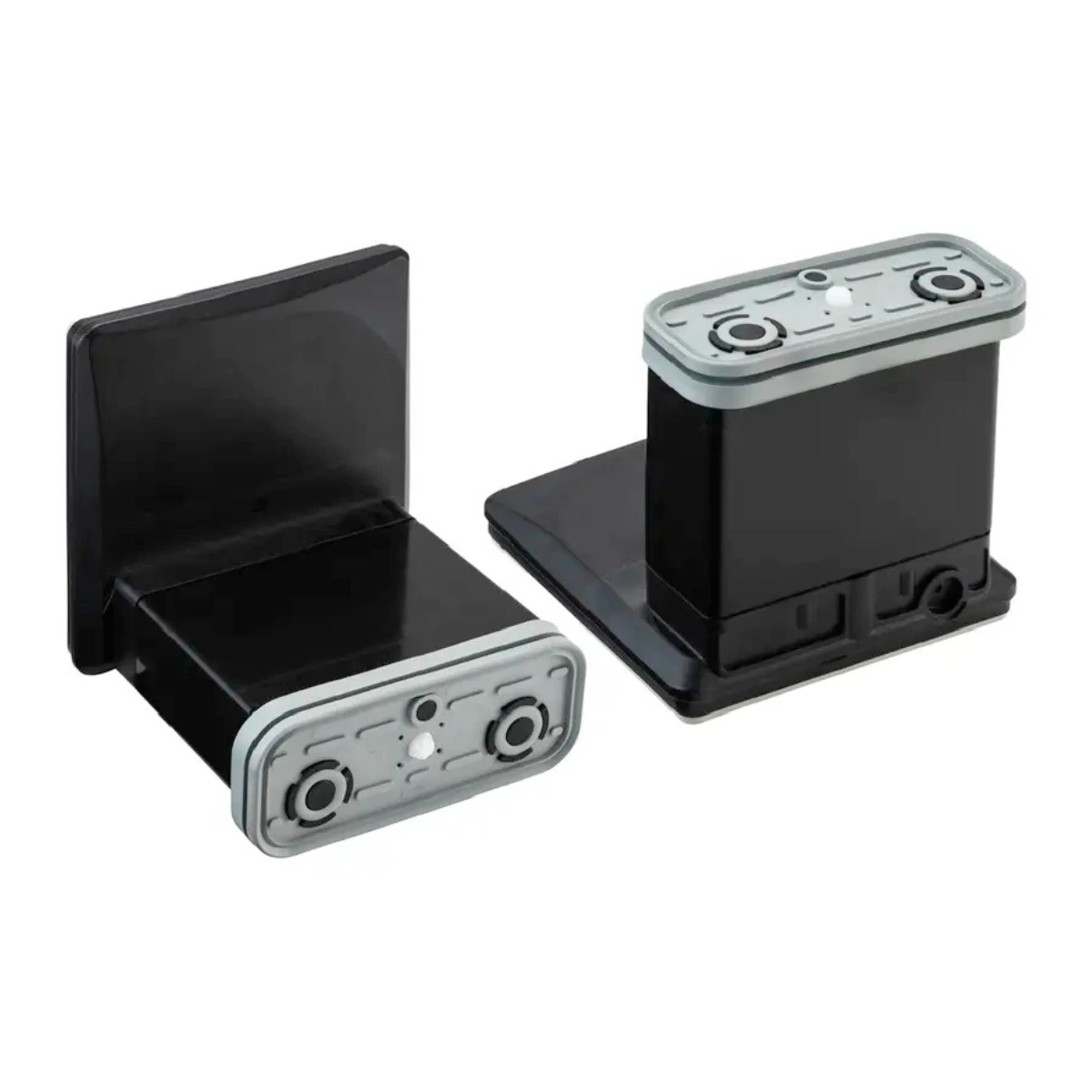

Schmalz Blocksauger VCBL-N 120x50x132mm 30/40 TV
L: 120mm | B: 50mm | H: 132mm
mit Tastventil
Passt auf Nestingtische und Rastertische

428,00 €*
Zwei schwarze und graue rechteckige Bauteile mit runder Öffnung und kleinen Befestigungselementen
Schmalz Blocksauger VCBL-N 120x50x32mm 30/40 TV
L: 125mm | B: 75mm | H:132mm
mit Tastventil
Passt auf Nestingtische und Rastertische

148,00 €*
%
Schwarze Wandhalterung mit abnehmbarem grauem Befestigungsteil

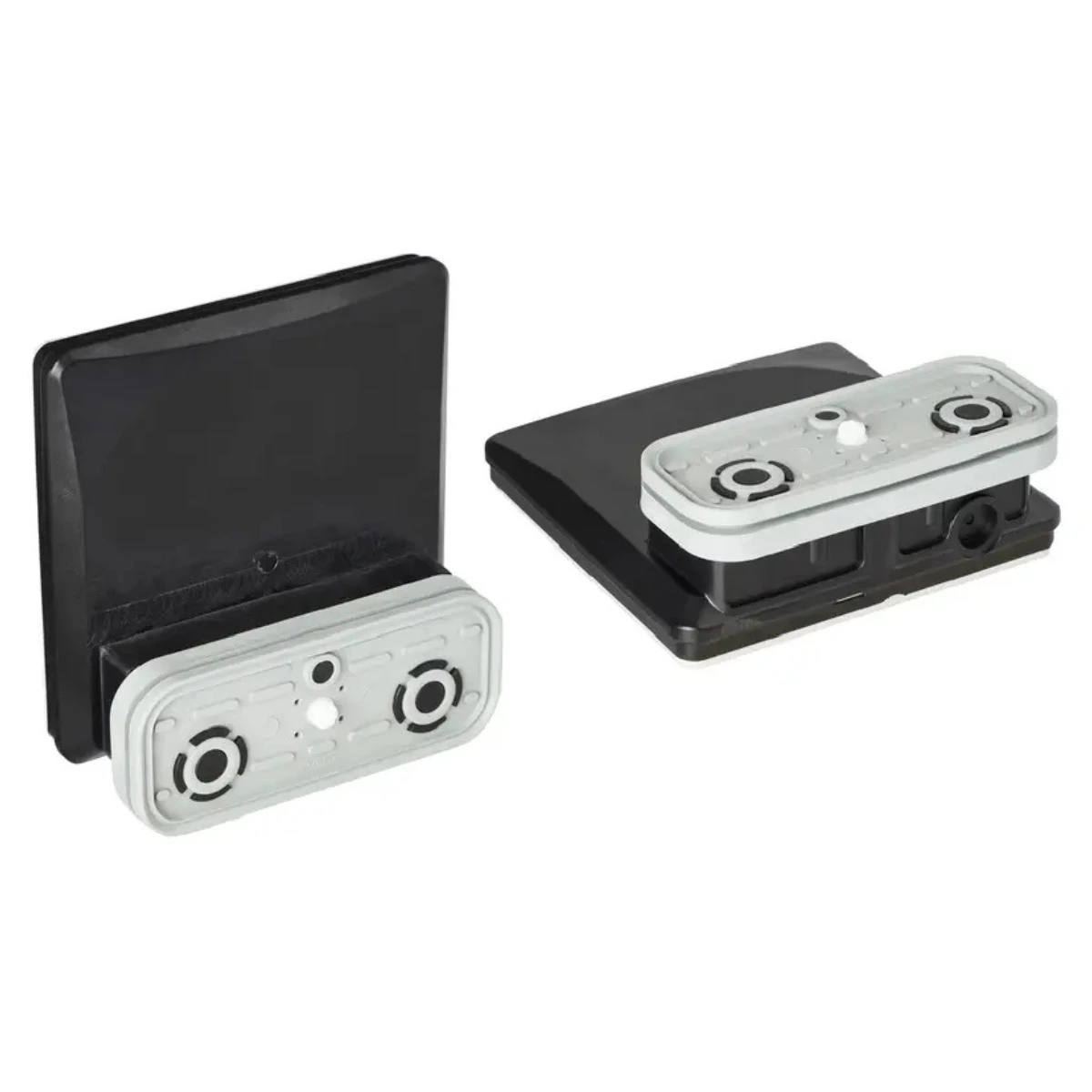

Schmalz Blocksauger VCBL-N 120x50x52mm 30/40 TV
L: 120mm | B: 50mm | H: 52mm
mit Tastventil
Passt auf Nestingtische und Rastertische

136,13 €* 148,00 €*(8.02% gespart)
%
Zwei schwarze Halterungen mit grauer Montageplatte auf weißem Hintergrund
Schmalz Blocksauger VCBL-N 120x50x97mm 30/40 TV
L: 120mm | B: 50mm | H: 97mm
mit Tastventil
Passt auf Nestingtische und Rastertische

191,32 €* 208,00 €*(8.02% gespart)
%
Zwei schwarze Steckdosenadapter mit silberner Frontplatte
Schmalz Blocksauger VCBL-N 125x75x132mm 30/40 TV
L: 125mm | B: 75mm | H: 132mm
mit Tastventil
Passt auf Nestingtische und Rastertische

366,08 €* 398,00 €*(8.02% gespart)
%

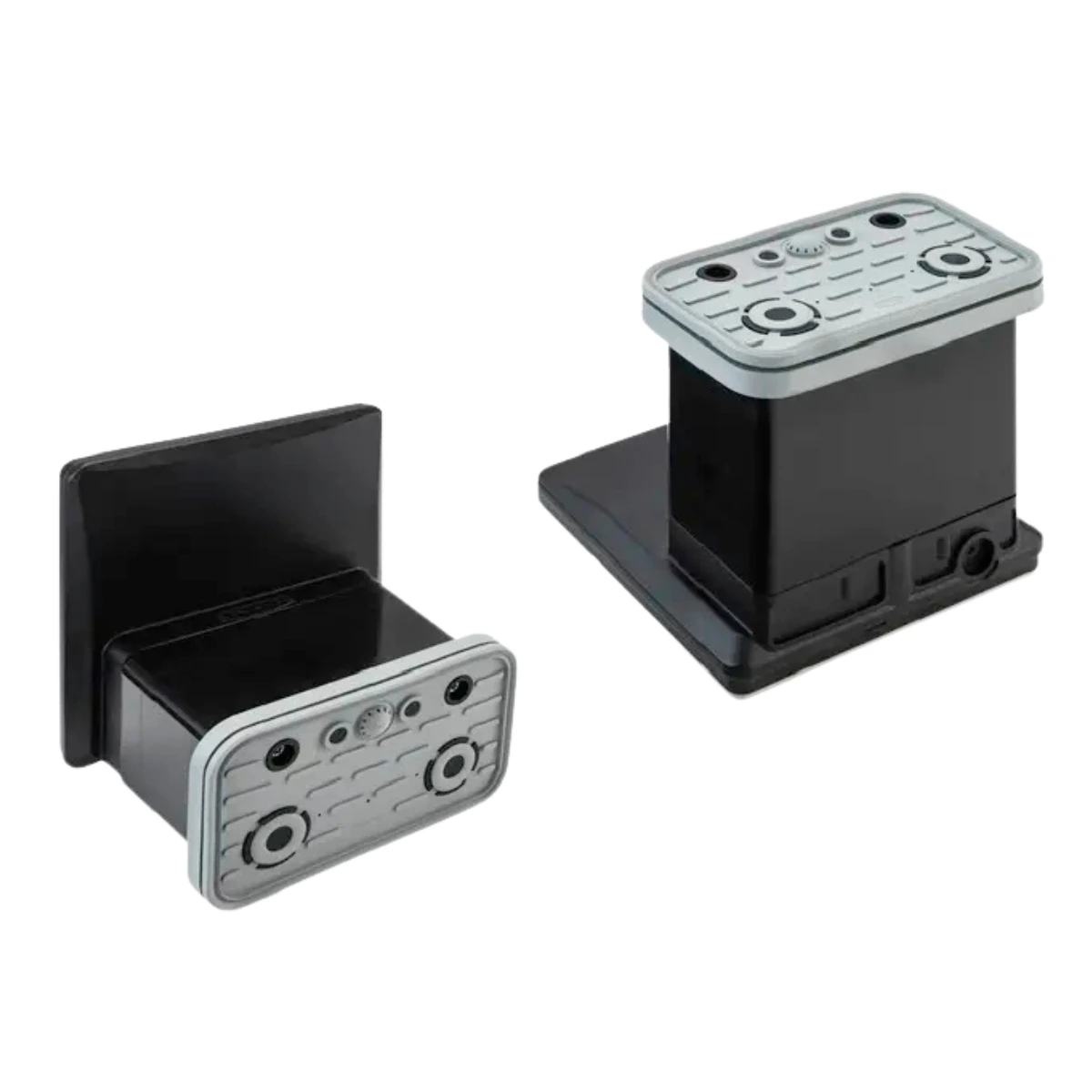

Zwei graue und schwarze rechteckige Kunststoffteile mit Öffnungen
Schmalz Blocksauger VCBL-N 125x75x32mm 30/40 TV
L: 125mm | B: 75mm | H: 32mm
mit Tastventil
Passt auf Nestingtische und Rastertische

126,93 €* 138,00 €*(8.02% gespart)
%

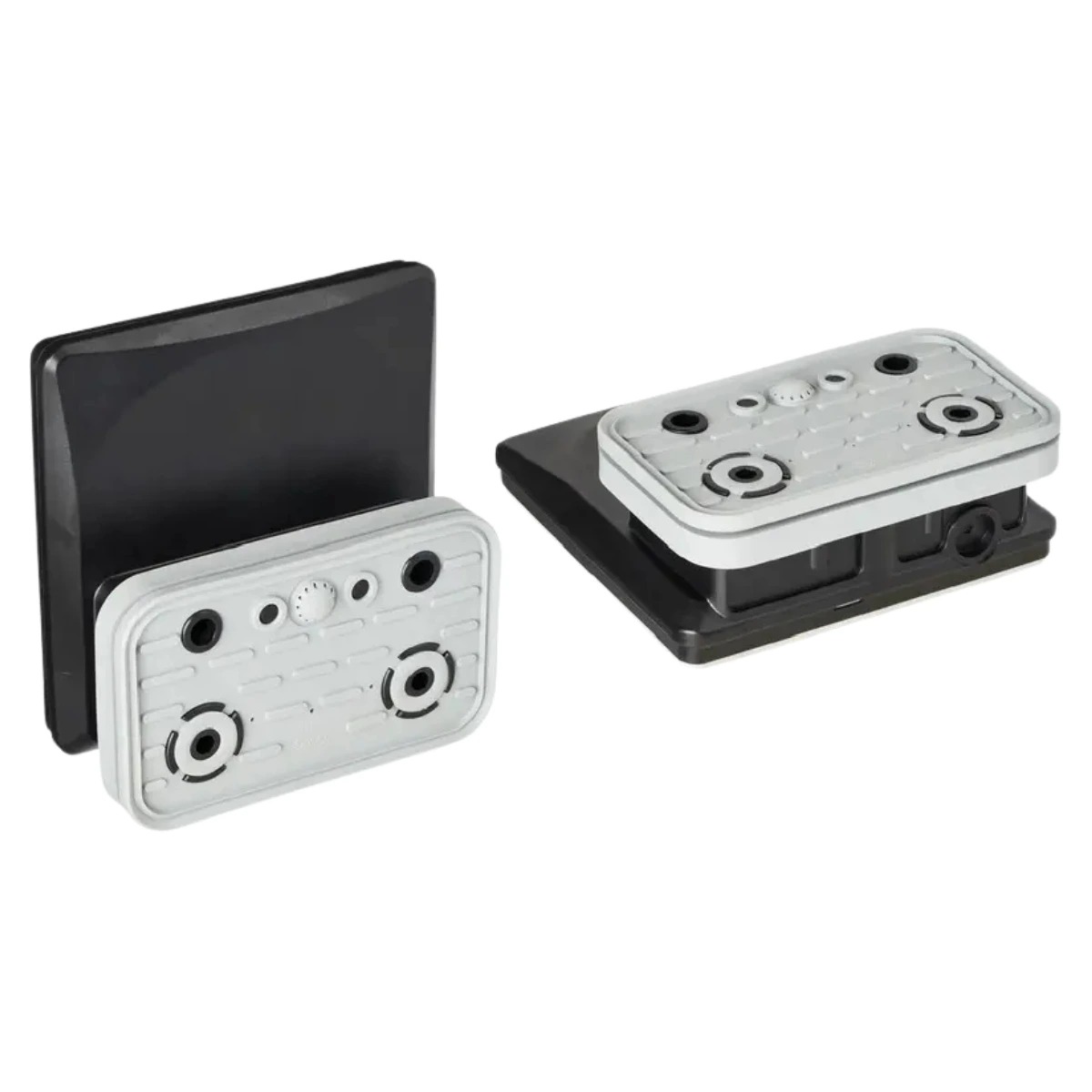

Zwei schwarze und weiße Kunststoffteile mit runder und rechteckiger Form
Schmalz Blocksauger VCBL-N 125x75x52mm 30/40 TV
L: 125mm | B. 75mm | H: 52mm
mit Tastventil
Passt auf Nestingtische und Rastertische

126,93 €* 138,00 €*(8.02% gespart)
%
Zwei schwarze Kunststoff-Stopfen mit grauer Oberseite und rutschfester Platte
Schmalz Blocksauger VCBL-N 125x75x97mm 30/40 TV
L: 125mm | B: 75mm | H: 97mm
mit Tastventil
Passt auf Nestingtische und Rastertische

163,72 €* 178,00 €*(8.02% gespart)
%
Schwarze Halterung mit ausklappbarer Platte und geriffelter Auflage

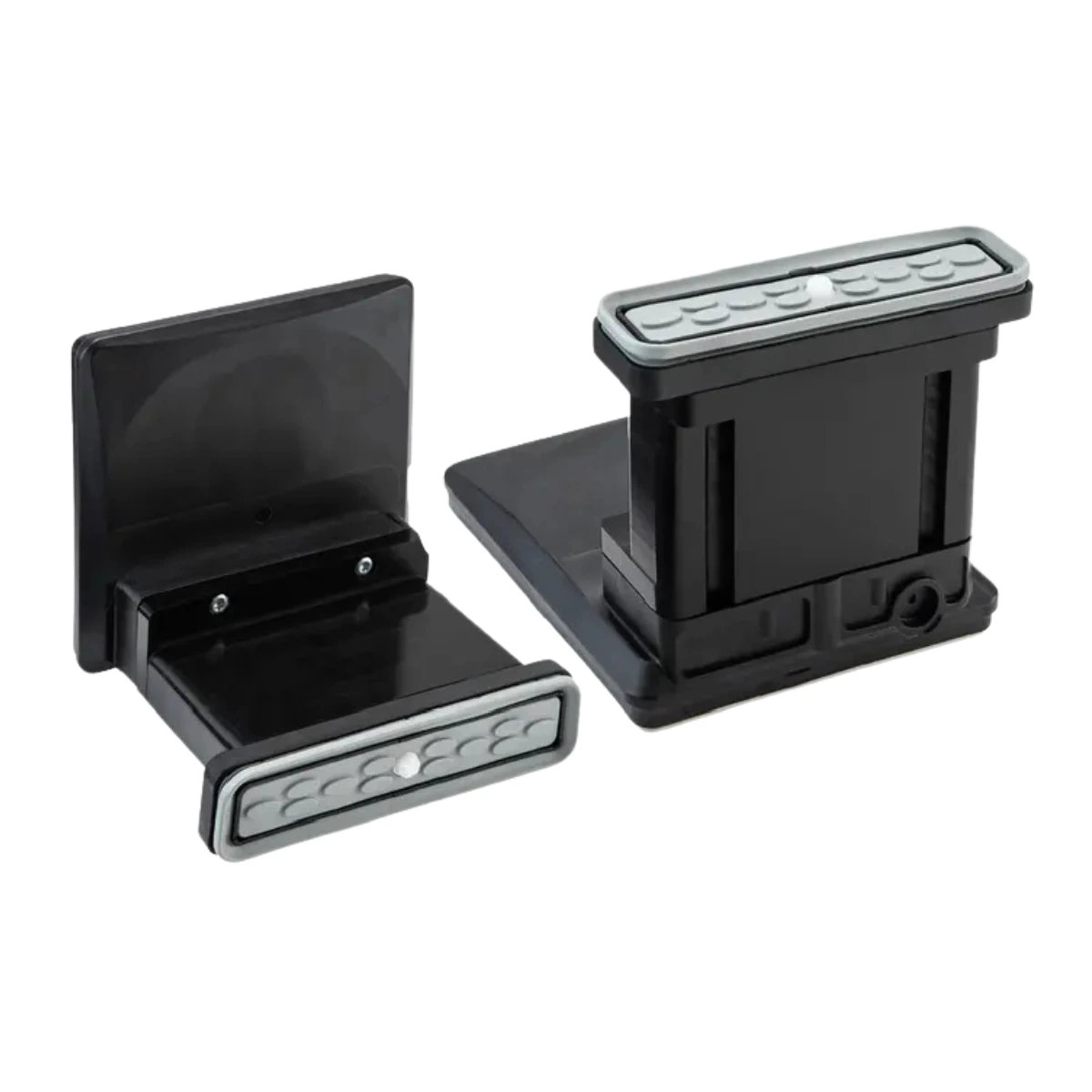

Schmalz Blocksauger VCBL-N 130x30x132mm 30/40 TV
L: 130mm | B: 30mm | H: 132mm
mit Tastventil
Passt auf Nestingtische und Rastertische

393,67 €* 428,00 €*(8.02% gespart)
%
Schwarzes rechteckiges Bauteil mit silbernem Einsatz und zwei Ansichten

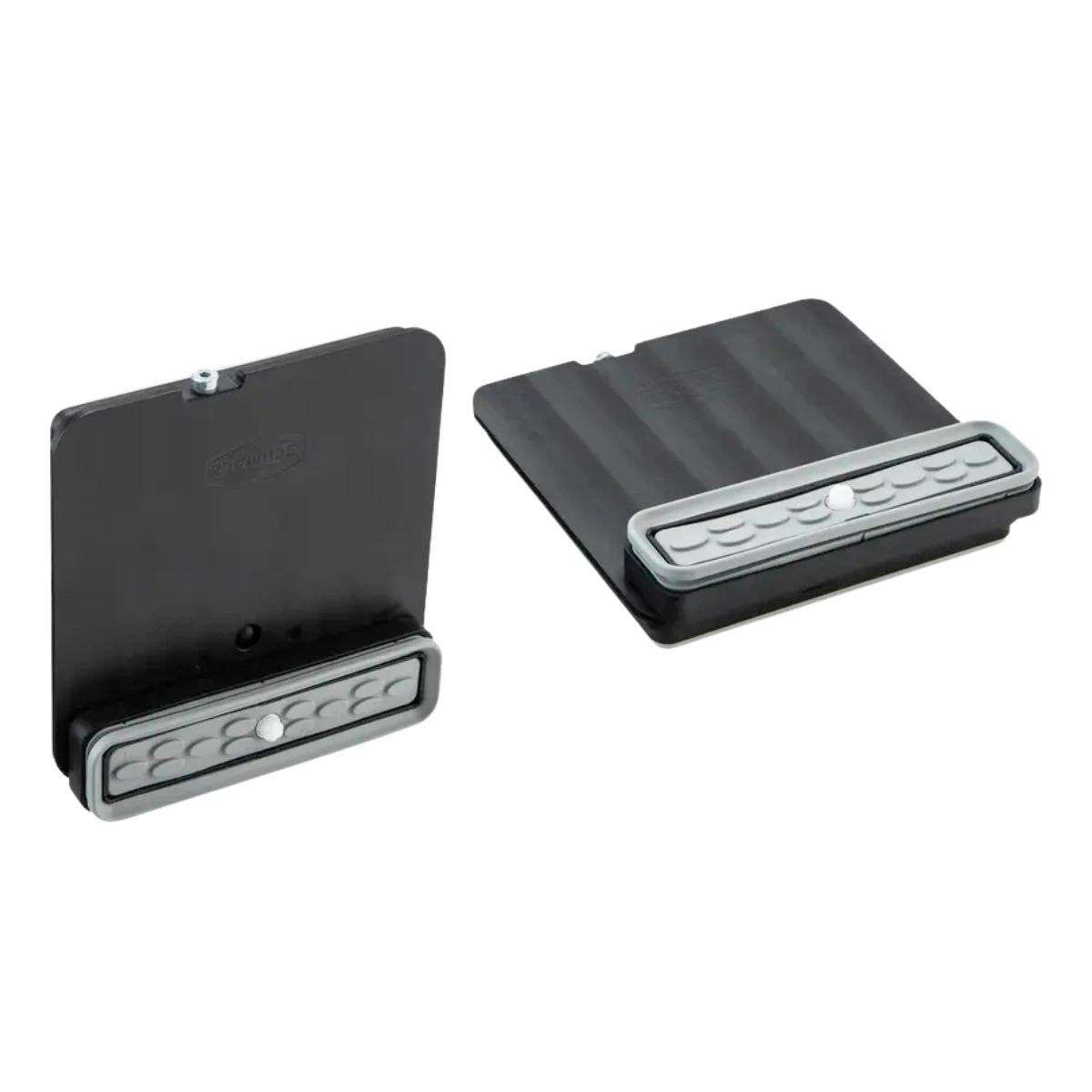

Schmalz Blocksauger VCBL-N 130x30x32mm 30/40 TV
L: 130mm | B: 30mm | H: 32mm
mit Tastventil
Passt auf Nestingtische und Rastertische

136,13 €* 148,00 €*(8.02% gespart)
%
Schwarzes LED-Licht mit rechteckigem Gehäuse, gezeigt in zwei Ansichten
Schmalz Blocksauger VCBL-N 130x30x52mm 30/40 TV
L: 130 | B: 30mm | H: 52mm
mit Tastventil
Passt auf Nestingtische und Rastertische

136,13 €* 148,00 €*(8.02% gespart)
%
Schwarze Halterung mit zwei montierten grauen Gummipads

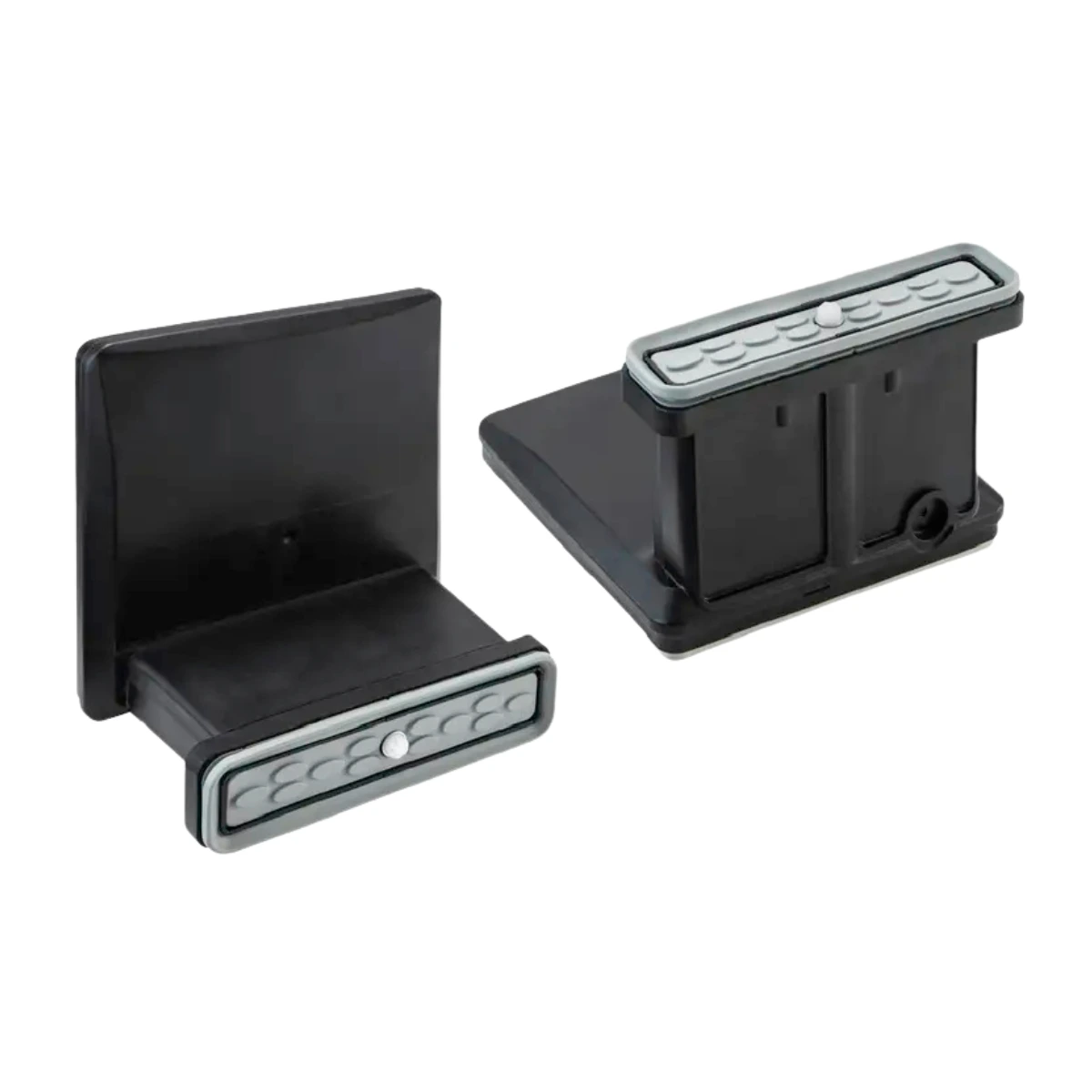

Schmalz Blocksauger VCBL-N 130x30x97mm 30/40 TV
L: 130mm | B: 30mm | H: 97mm
mit Tastventil
Passt auf Nestingtische und Rastertische

191,32 €* 208,00 €*(8.02% gespart)
%
Zwei schwarze Metallgehäuse mit quadratischen Deckeln und grauer Oberseite
Schmalz Blocksauger VCBL-N 145x145x132mm 30/40 AS+TV
L: 145mm | B: 145mm | H: 132mm
mit Abhebesystem | mit Tastventil
Passt auf Nestingtische und Rastertische

439,66 €* 478,00 €*(8.02% gespart)
%
Zwei schwarze, quadratische Kunststoffboxen mit grauem, gelochtem Deckel
Schmalz Blocksauger VCBL-N 145x145x132mm 30/40 TV
L: 145mm | B: 145mm | H: 132mm
mit Tastventil
Passt auf Nestingtische und Rastertische

366,08 €* 398,00 €*(8.02% gespart)
%
Zwei graue, quadratische Bauteile mit rutschhemmender Unterseite
Schmalz Blocksauger VCBL-N 145x145x32mm 30/40 TV
L: 145mm | B: 145mm | H: 32mm
mit Tastventil
Passt auf Nestingtische und Rastertische

126,93 €* 138,00 €*(8.02% gespart)
%

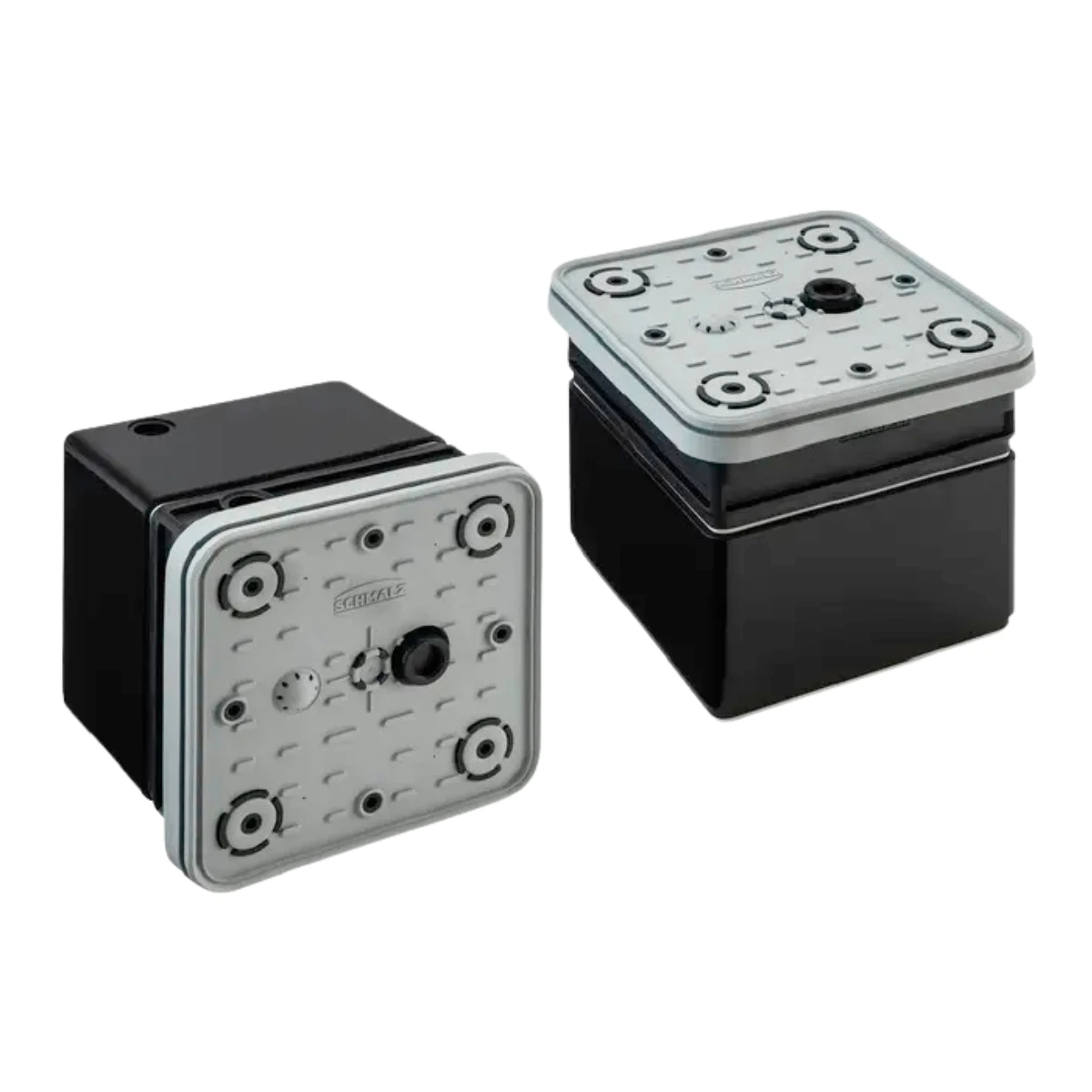

Zwei quadratische Kunststoffgehäuse mit schwarzen Anschlüssen und Montageöffnungen

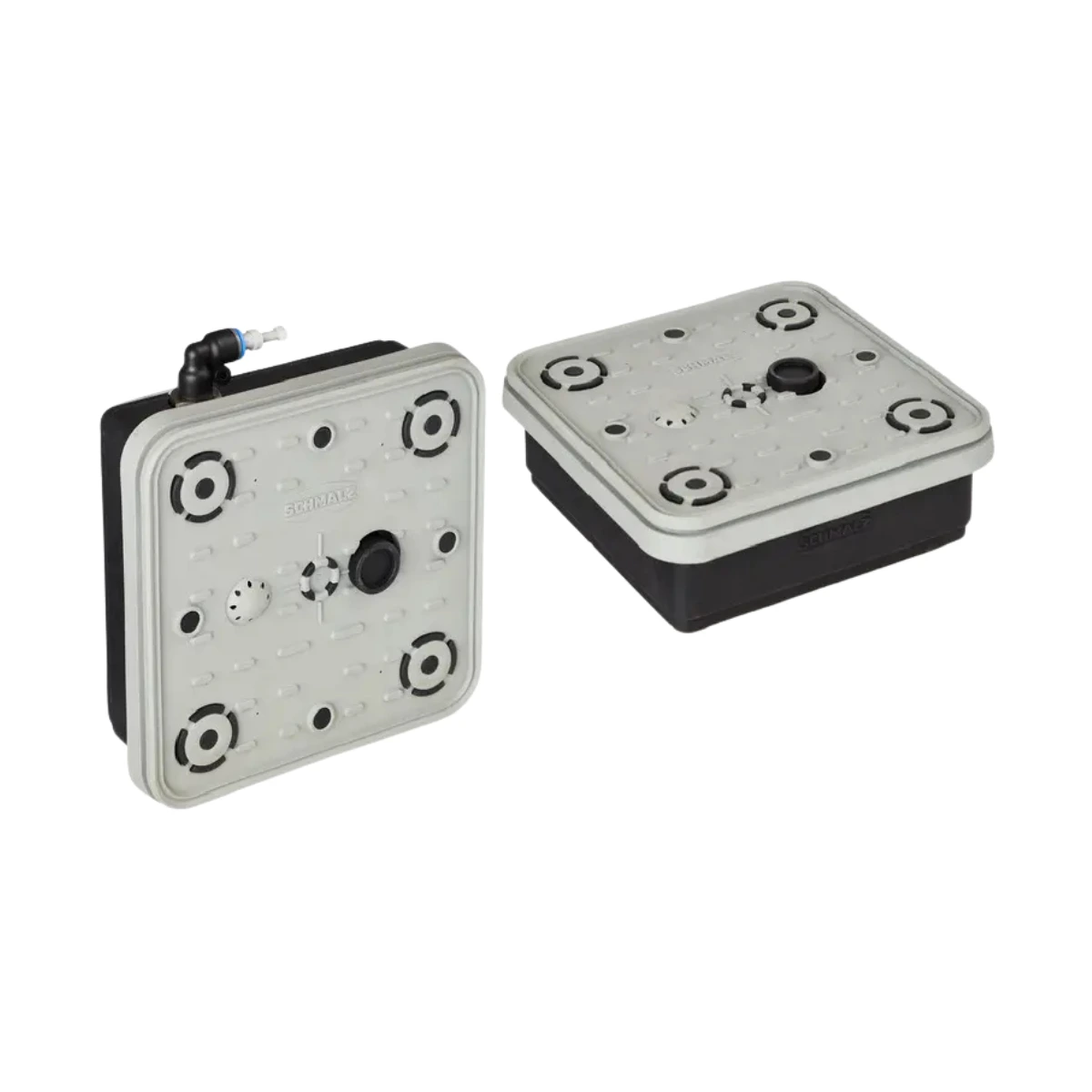

Schmalz Blocksauger VCBL-N 145x145x52mm 30/40 AS+TV
L: 145 | B: 145mm | H: 54mm
mit Abhebesystem + Tastventil
Passt auf Nestingtische und Rastertische

200,52 €* 218,00 €*(8.02% gespart)
%
Zwei quadratische Kunststoffteile mit grauer Oberseite und schwarzem Unterteil

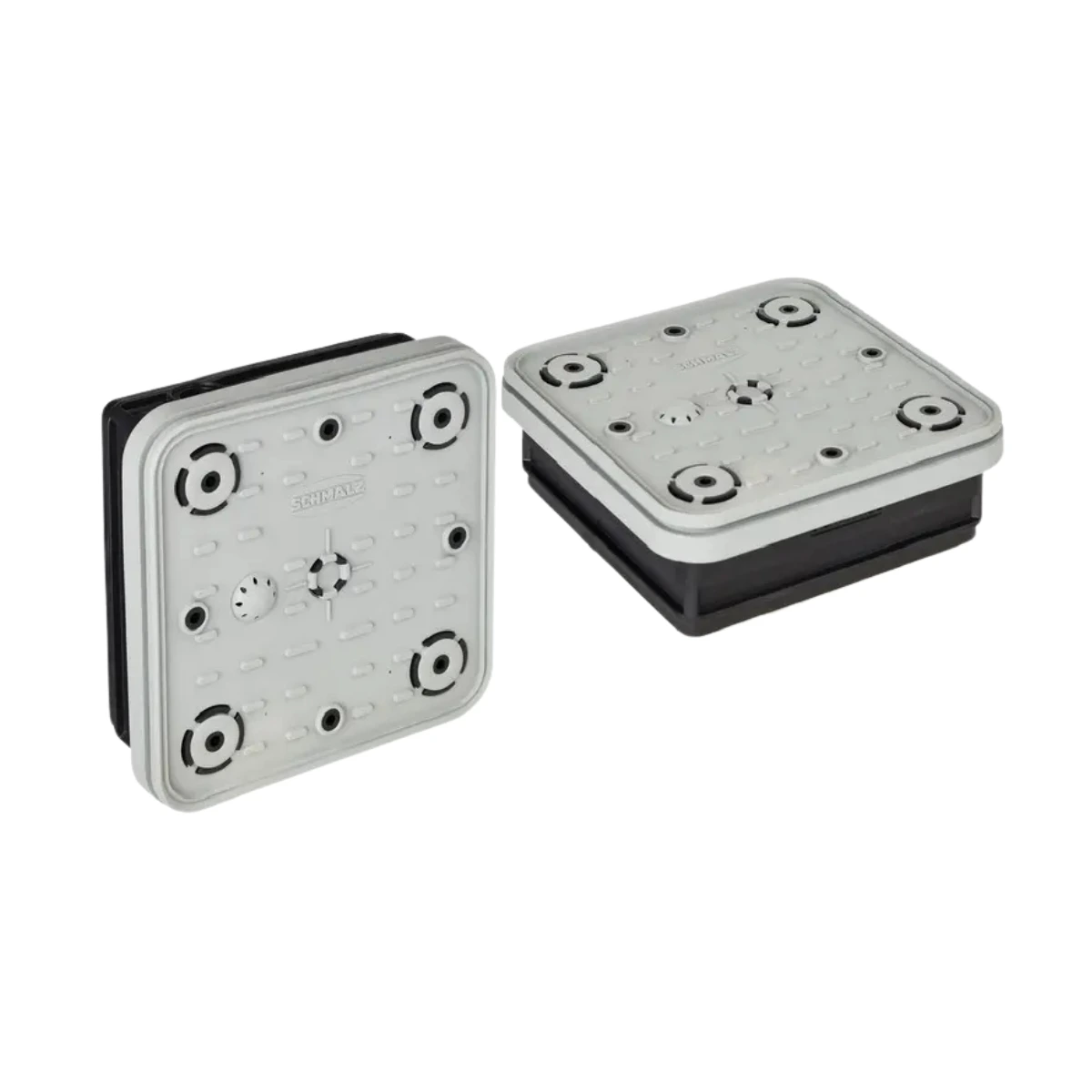

Schmalz Blocksauger VCBL-N 145x145x52mm 30/40 TV
L: 145mm | B: 145mm | H: 52mm
mit Tastventil
Passt auf Nestingtische und Rastertische

126,93 €* 138,00 €*(8.02% gespart)
%
Zwei schwarze Kunststoffgehäuse mit grauen Deckeln und runden Montagepunkten

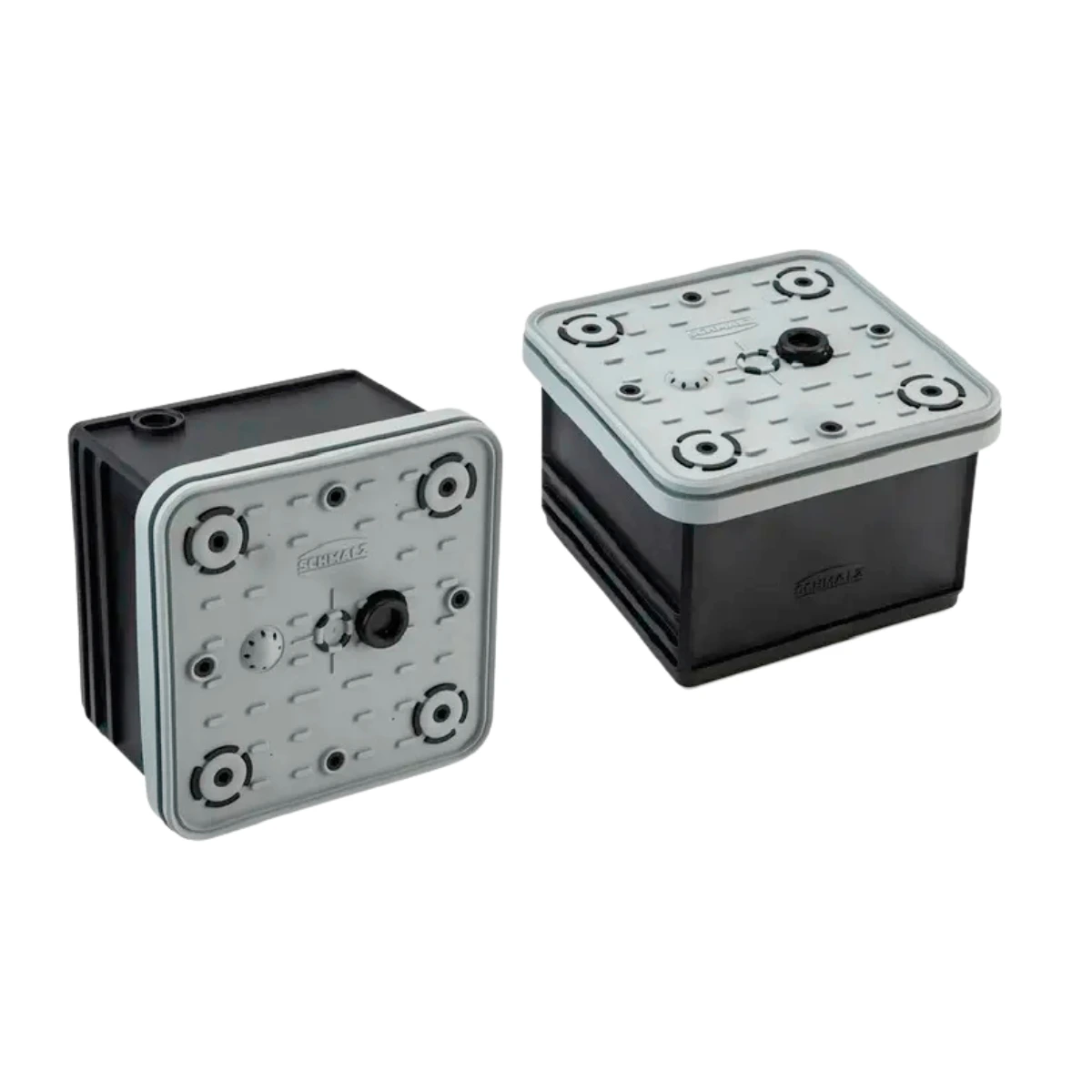

Schmalz Blocksauger VCBL-N 145x145x97mm 30/40 AS+TV
L: 145mm | B: 145mm | H: 97mm
mit Abhebesystem | mit Tastventil
Passt auf Nestingtische und Rastertische

237,31 €* 258,00 €*(8.02% gespart)
%
Zwei quadratische schwarze Kunststoffteile mit hellgrauer Oberseite und runden Befestigungspunkten
Schmalz Blocksauger VCBL-N 145x145x97mm 30/40 TV
L: 145mm | B: 145mm | H: 97mm
mit Tastventil
Passt auf Nestingtische und Rastertische

163,72 €* 178,00 €*(8.02% gespart)
Zwei quadratische, geriffelte Platten mit Aussparungen und schwarzem Clip
Schmalz Reibplatte ZUB VCBL-R
Die Schmalz Reibplatte ZUB VCBL-R ist das passende Zubehör für VCBL-R und VCBL-N Blocksauger beim Einsatz auf Opferplatten im Nesting-Betrieb — die Reibbelagplatte erhöht die Haltekraft des Blocksaugers auf der Opferplatte durch reibschlüssige Verbindung und verhindert seitliches Verrutschen des Werkstücks beim Fräsen und Bohren. Ohne Vakuumdichtung — aber mit strukturiertem Reibbelag — schafft die Reibplatte zusätzlichen mechanischen Halt zwischen Blocksauger und Opferplatte. Besonders wertvoll bei Werkstücken mit kleiner Auflagefläche, hohen Seitenkräften oder porösem Material, das kein ausreichendes Vakuum aufbaut. Mehr Halt auf der Opferplatte — das unverzichtbare Zubehör für VCBL-N und VCBL-R. Technische Daten Merkmal Wert Artikelnummer: GS10011205581 Typ: ZUB VCBL-R (Zubehör Reibplatte) Funktion: Reibbelagplatte — erhöht Haltekraft auf Opferplatte durch Reibschluss Kompatible Blocksauger: VCBL-R und VCBL-N (alle Varianten) Einsatzbereich: Nesting- und Rastertischbearbeitung auf Opferplatten Schmalz-Artikelnummer: 10.01.12.05581 Hersteller: J. Schmalz GmbH Lieferinhalt: 1 Stück Passend für alle VCBL-N-Blocksauger Die Reibplatte ist kompatibel mit allen VCBL-N-Varianten im Sortiment: VCBL-N 120×50 VCBL-N 125×75 VCBL-N 130×30 VCBL-N 145×145 VCBL-R Nicht sicher, ob die Reibplatte zu Ihrem Blocksauger passt? Unsere Techniker helfen Ihnen gerne weiter — einfach Blocksauger-Typ bereithalten. Was leistet die Reibplatte? Erhöhter Reibschluss auf der Opferplatte: Der strukturierte Reibbelag schafft mechanischen Halt zwischen Blocksauger und Opferplatte — zusätzlich zur Vakuumhaltekraft Verhindert seitliches Verrutschen: Besonders bei hohen Vorschüben, starken Fräskräften oder Seitenbelastungen hält die Reibplatte den Sauger sicher in Position Ideal bei porösem Material: Wenn Opferplatten aus porösem MDF oder recyceltem Material kein ausreichendes Vakuum zwischen Sauger und Platte aufbauen, kompensiert die Reibplatte den Haftverlust Schützt die Opferplatte: Verhindert das Einschneiden oder Eindrücken des Blocksauger-Rahmens in die Opferplattenoberfläche Einfacher Austausch: Verschleißteil — bei sichtbarem Abrieb oder nachlassender Haltekraft einfach wechseln Wann ist die Reibplatte notwendig? Hohe Seitenkräfte beim Fräsen: Bei aggressiven Fräsparametern, großen Fräsdurchmessern oder harten Materialien, die den Blocksauger seitlich belasten Poröse oder saugende Opferplatten: MDF-Opferplatten, die Vakuum "ziehen" und so die Haltekraft des Blocksaugers reduzieren Kleine Werkstücke mit geringer Auflagefläche: Wenn die Vakuumhaltekraft allein nicht ausreicht, um das Werkstück sicher zu halten Nachlassende Haltekraft trotz intakter Vakuumanlage: Wenn der Sauger auf der Opferplatte zu "gleiten" beginnt — Reibplatte wechseln Warum bei Glade CNC kaufen? Original Schmalz Zubehör — passgenaue Passform für alle VCBL-N und VCBL-R Blocksauger, kein No-Name-Ersatz Nesting-Expertise — wir kennen den Einsatz von Opferplatten und Rastertischsystemen aus der Praxis Schneller Versand in der EU — Lieferzeit 1–3 Werktage, damit Ihre Produktion nicht länger unterbrochen wird als nötig Sofort verfügbar — ab Lager lieferbar Montagsfrei-Garantie — geprüfte Ware, keine Überraschungen Hinweis: Nicht sicher, ob die Reibplatte das richtige Zubehör für Ihren Anwendungsfall ist, oder benötigen Sie Ersatz-Saugplatten für Ihre VCBL-N-Blocksauger? Ruf uns an: 05232 850 749 1 Mo–Do 9–17 Uhr, Fr 9–14 Uhr — wir helfen dir, das vollständige Zubehör für dein Nesting-System zusammenzustellen.

49,00 €*
Schmalz Steckverschraubung STV-W M5-AG 6
Schmalz Steckverschraubung STV-W M5-AG 6
Die Schmalz Steckverschraubung STV-W M5-AG 6 verbindet einen Schlauch mit 6 mm Außendurchmesser werkzeuglos mit einem Anschluss mit M5-Außengewinde — typisch für die Vakuumverschlauchung von Blocksaugern auf Nesting- und Rastertischen. Der Schlauch wird einfach in die Verschraubung gesteckt und hält durch den integrierten Klemmring dicht — ohne zusätzliches Werkzeug. Als Original Schmalz-Verschleißteil sorgt die STV-W für eine zuverlässige, leckagefreie Verbindung im Vakuumsystem.

7,70 €*

Wie funktioniert die Vakuumspannung beim Nesting?

Beim Nesting wird eine Opferplatte (MDF oder ähnliches Material) auf den Vakuumtisch gelegt. Darunter erzeugt eine Vakuumpumpe Unterdruck, der die Opferplatte — und damit das daraufliegende Werkstück — flächig auf dem Tisch hält. Blocksauger kommen beim Nesting-Verfahren zusätzlich zum Einsatz, wenn einzelne Werkstücke punktuell gespannt werden müssen, etwa bei kleinen Formaten, komplexen Konturen oder bei Maschinen, die sowohl Nesting- als auch Konsolenbearbeitung unterstützen.

Schmalz Spanntechnik für den Nestingtisch — unsere Produktgruppen

  • VCBL-Blocksauger spannen Werkstücke punktuell auf dem Nestingtisch — in verschiedenen Höhen und Auflageflächen je nach Werkstückgeometrie und Maschinentyp.
  • Saugplatten (VCSP) sind Verschleißteile für Blocksauger und sollten regelmäßig gewechselt werden, um konstante Vakuumleistung und optimale Haltekraft sicherzustellen.
  • MultiClamp-Saugplatten eignen sich für die manuelle und teilautomatisierte Spannung kleinerer Werkstücke auf dem Nestingtisch.

Nesting-Vakuumsauger

Blocksauger der VCBL-N und -R Baureihe sind für die Bearbeitung von Werkstücken auf Nestingtischen und Rastertischen konzipiert worden. Die Verwendung ist dabei sehr simpel. Ein Rüsten ist ohne Werkzeug möglich. Sauger der -N und -R Reihe können für zwei Hauptanwendungen verwendet werden:
1. ohne Reibclip zur Anwendung auf einem Rastertisch, und
2. mit einem montierten Reibclip zur Verwendung auf einem Nestingtisch.

Schmalz Abhebesystem

Das Schmalz Abhebesystem ist fest an dem Blocksauger montiert. Erkennbar an dem Überstand, können durch das System Werkstücke leicht auf die für die Bearbeitung notwendige Position verschoben werden. Nach der Aktivierung des Vakuums wird das Abhebesystem nach unten bewegt und das Werkstück wird auf der Saugfläche des Saugers abgelegt.

Wie man die Haftung bei der Nestingbearbeitung verbessern kann

Die Nestingbearbeitung hat in den letzten Jahren immer mehr an Bedeutung gewonnen. Ausschlaggebend hierfür ist die Vielzahl an Vorteilen, sowie der hohe Grad an Flexibilität. Dennoch ist beim Verfahren einiges zu beachten. So kann es zu Problemen führen, wenn die Haftung der Rohplatte und des "Nestes" nicht optimal ist. Hier ein paar Tipps wie die Haftung verbessert werden kann:

  1. Opferplatte luftdurchlässiger machen
  2. regelmaßiges Planfräsen
  3. Vakuum Management
  4. Blocksauger verwenden
  5. Nest optimieren mit Optimierungssoftware

Nesting vs. Konsolenbearbeitung — wann welches System?

Nestingbearbeitung eignet sich besonders für hohe Stückzahlen, plattenförmige Werkstücke und vollautomatisierte Produktionslinien. Die gesamte Plattenoberfläche wird genutzt, Rüstzeiten fallen weg. Konsolenbearbeitung mit Blocksaugern ist die bessere Wahl für individuelle Werkstückgeometrien, variierende Abmessungen und häufig wechselnde Werkstückdicken. Viele moderne CNC-Bearbeitungszentren unterstützen beide Betriebsarten — Schmalz Spanntechnik deckt beide Szenarien ab.
