Was sind Saugplatten für Blocksauger und wofür werden sie eingesetzt?

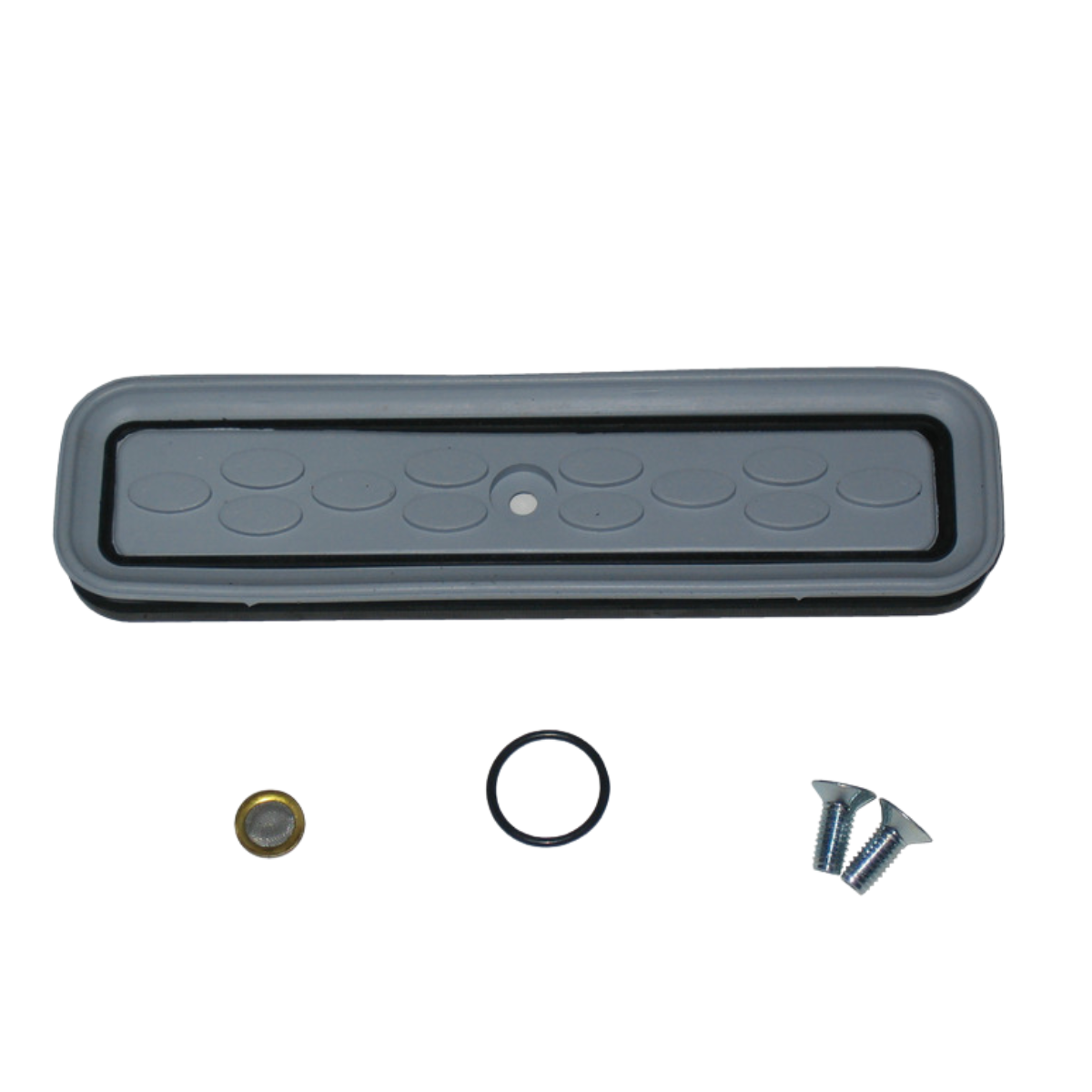

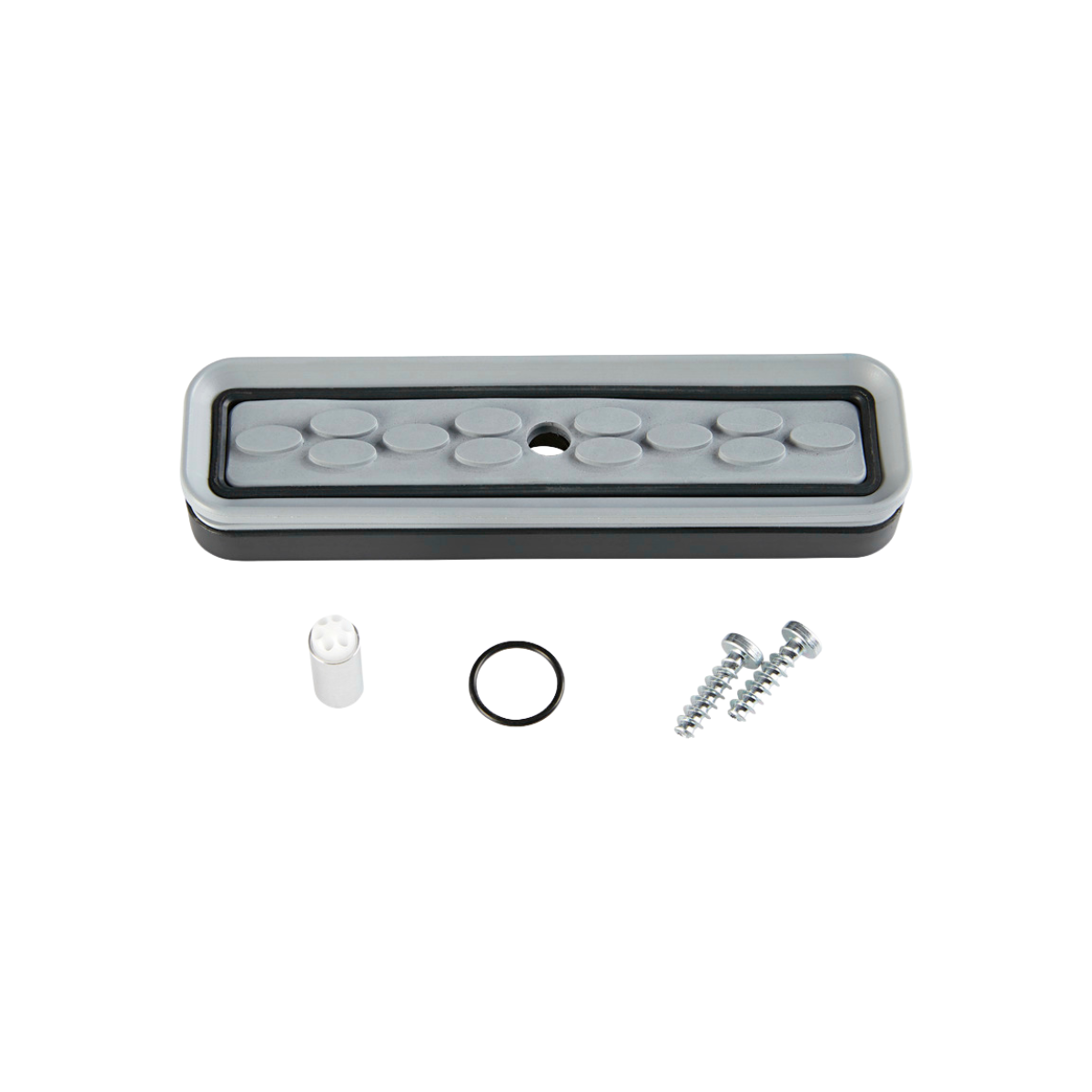

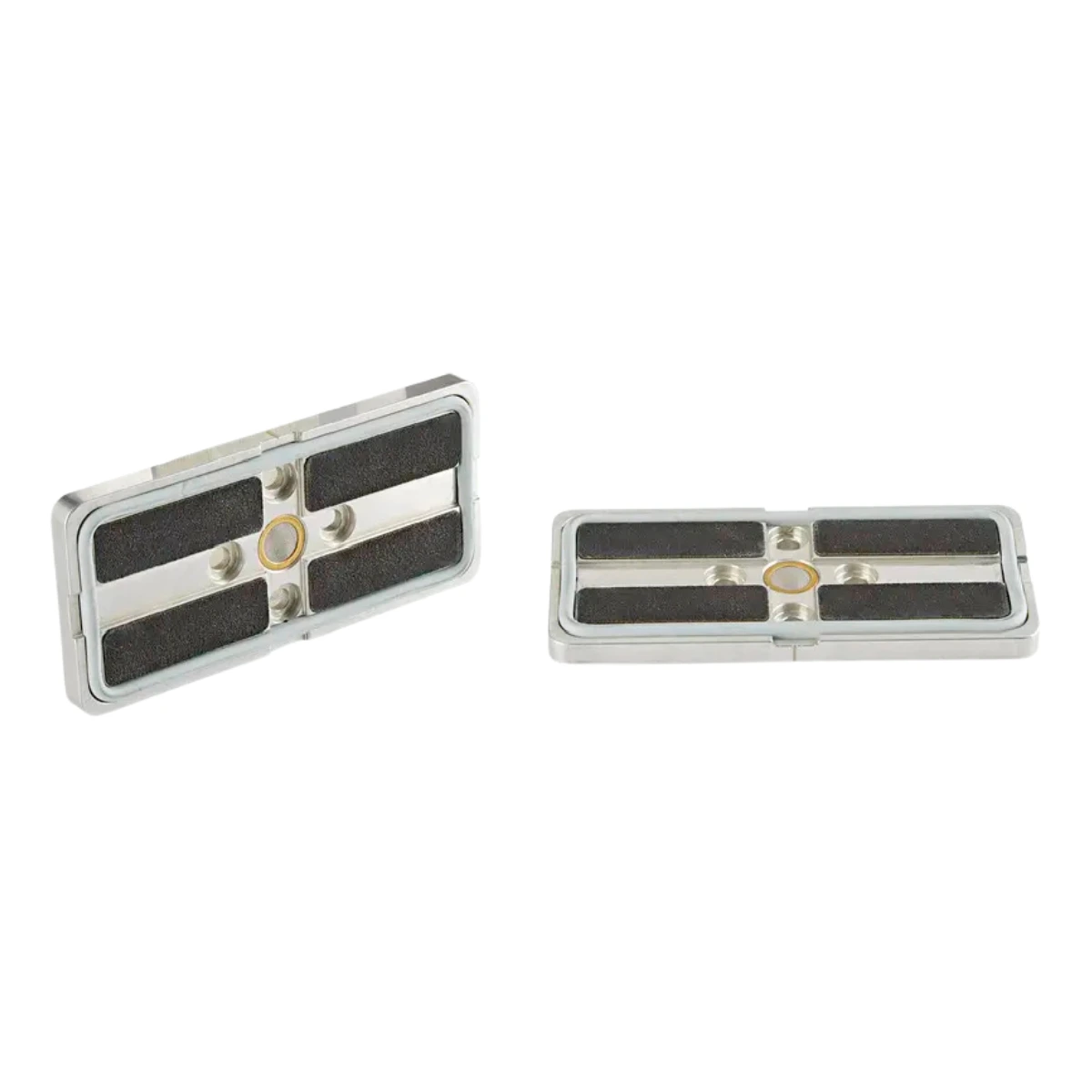

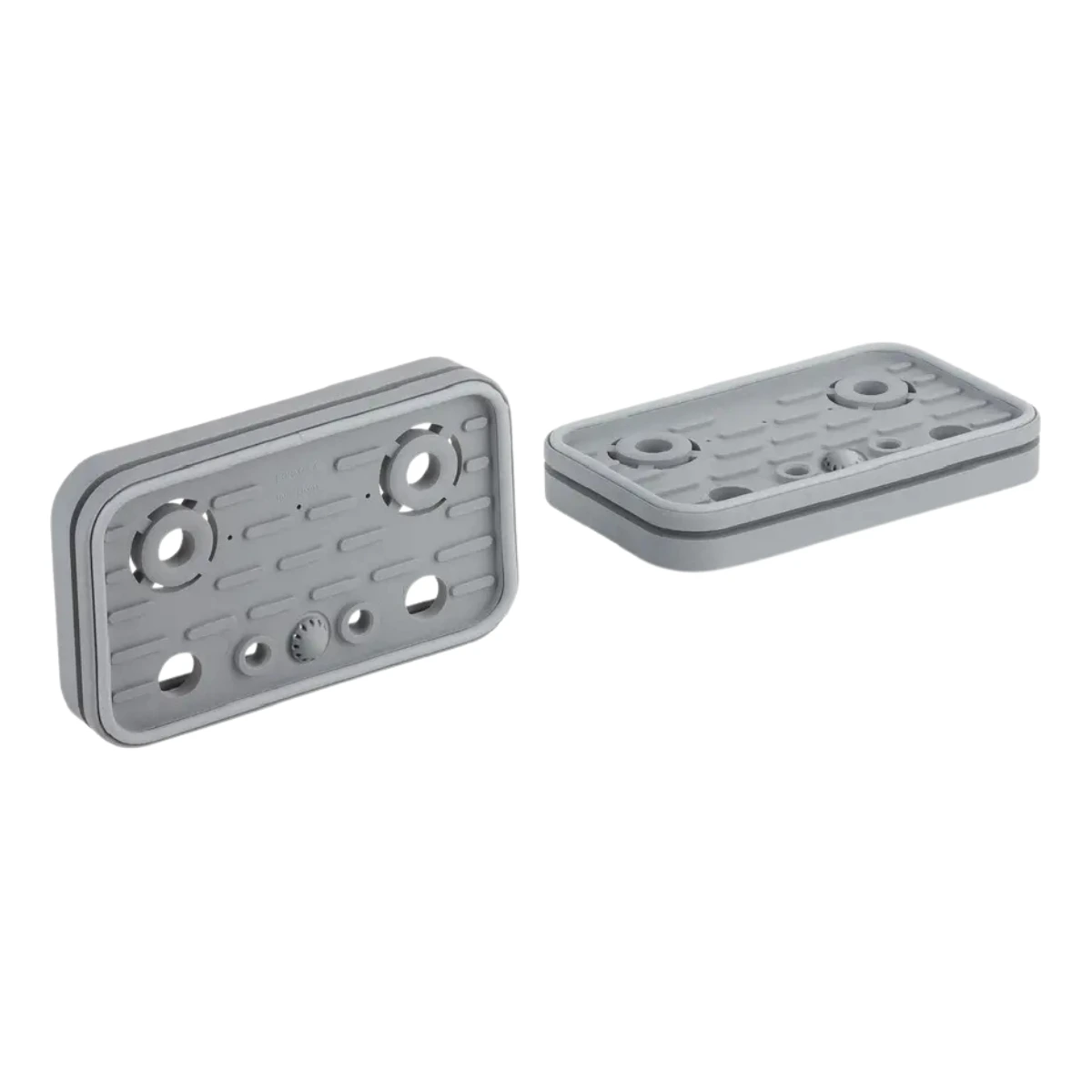

• VCSP-O (Oben): Diese Saugplatte sitzt auf der Oberseite des Blocksaugers und liegt direkt am Werkstück an. Sie ist aus weichem TPE gefertigt, damit sie sich der Werkstückoberfläche anpassen kann. Modelle mit MOS-Dichtkante (Moosgummi) eignen sich ideal für strukturierte oder leicht unebene Oberflächen.

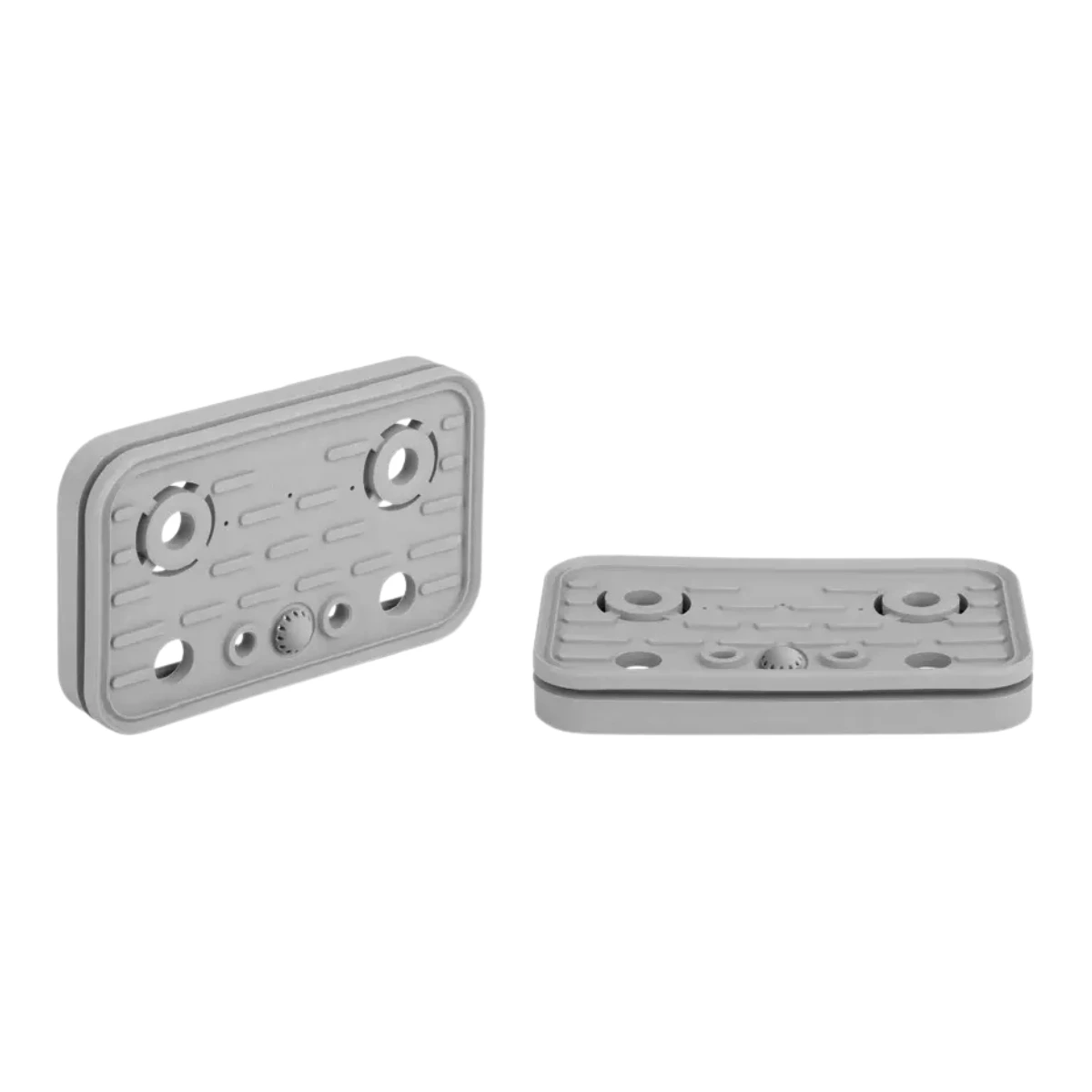

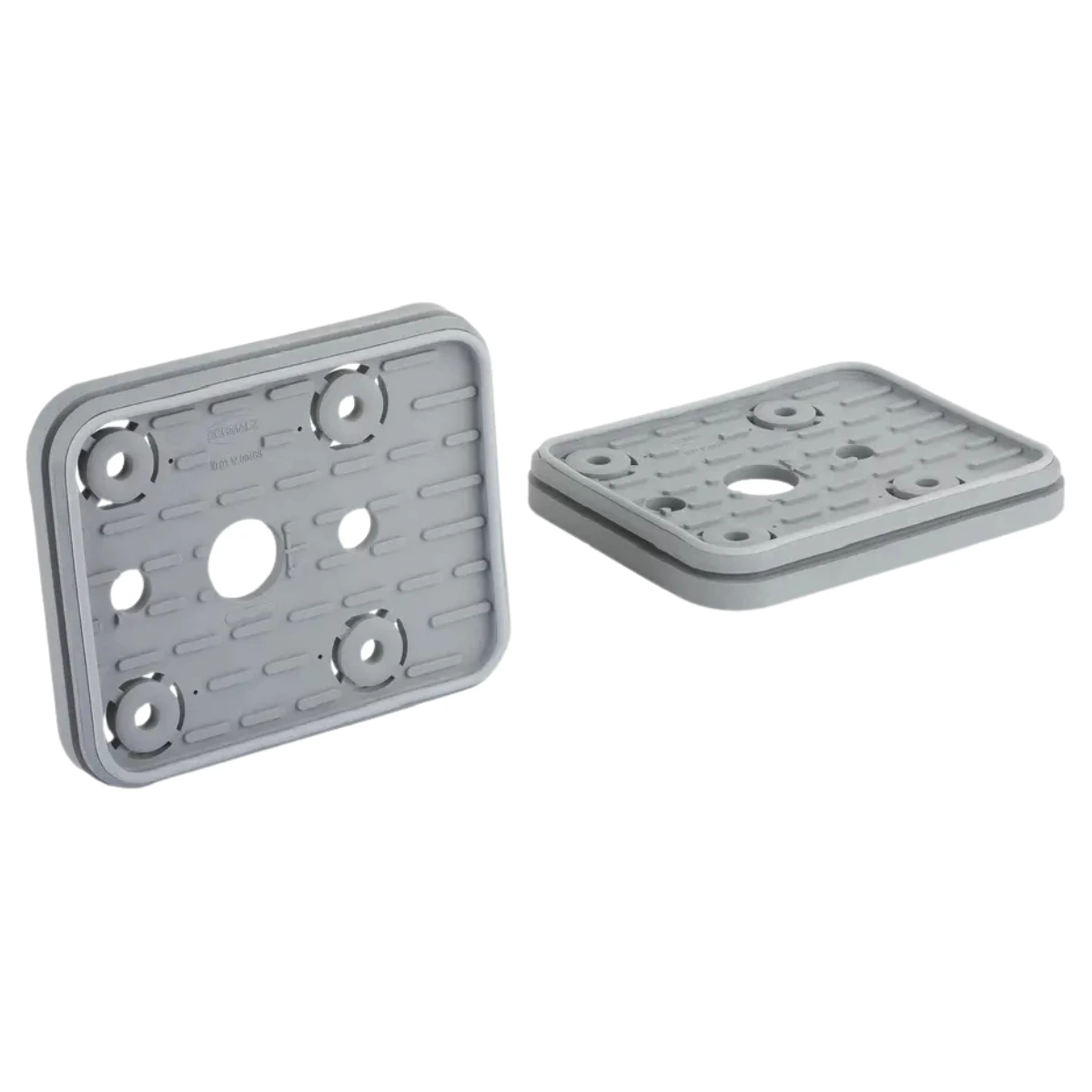

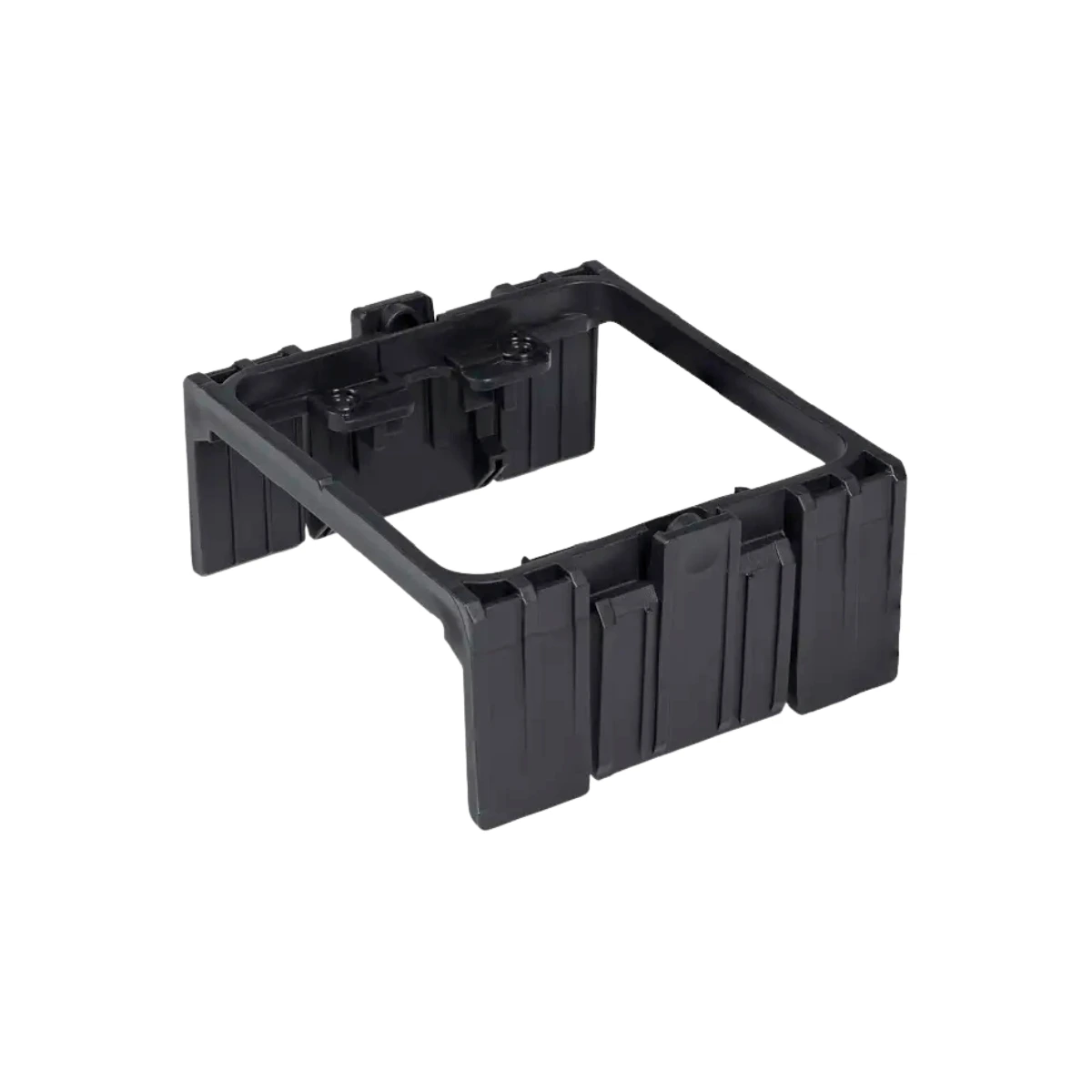

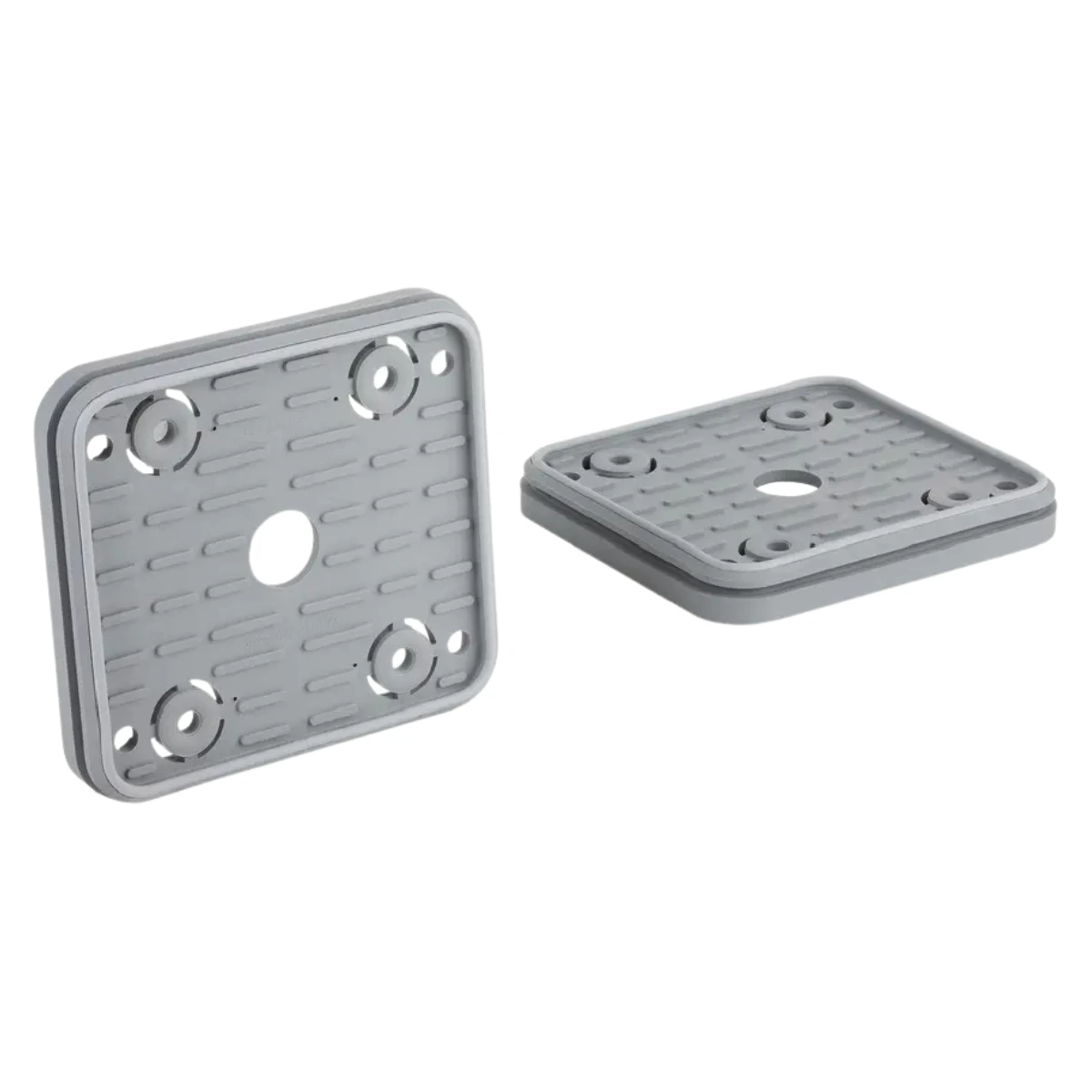

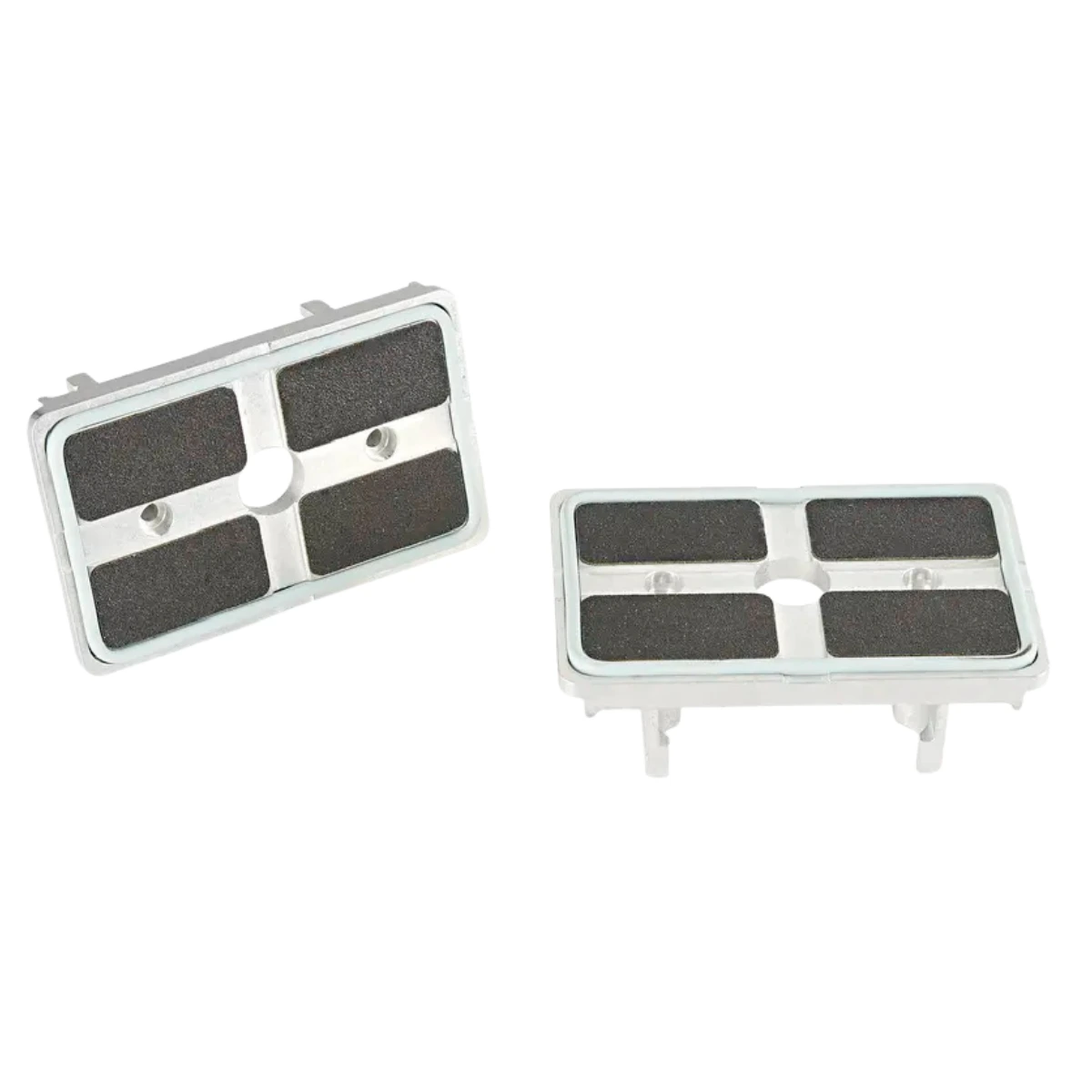

• VCSP-U (Unten) / Dichtrahmen (VCDR): Die untere Saugplatte bzw. der Dichtrahmen dichtet die Unterseite des Blocksaugers zur Maschinentischoberfläche ab. Sie ist entscheidend für den Aufbau des Vakuums und muss präzise auf den Blocksauger abgestimmt sein.

Saugplatten – auch als Vakuumplatten oder Ersatzsaugplatten bezeichnet – sind die direkten Kontaktelemente zwischen dem Blocksauger und dem zu bearbeitenden Werkstück. Sie dichten die Vakuumkammer ab und sorgen dafür, dass das Werkstück sicher und rutschfest auf dem CNC-Maschinentisch fixiert wird, ohne mechanische Spannmittel einzusetzen.

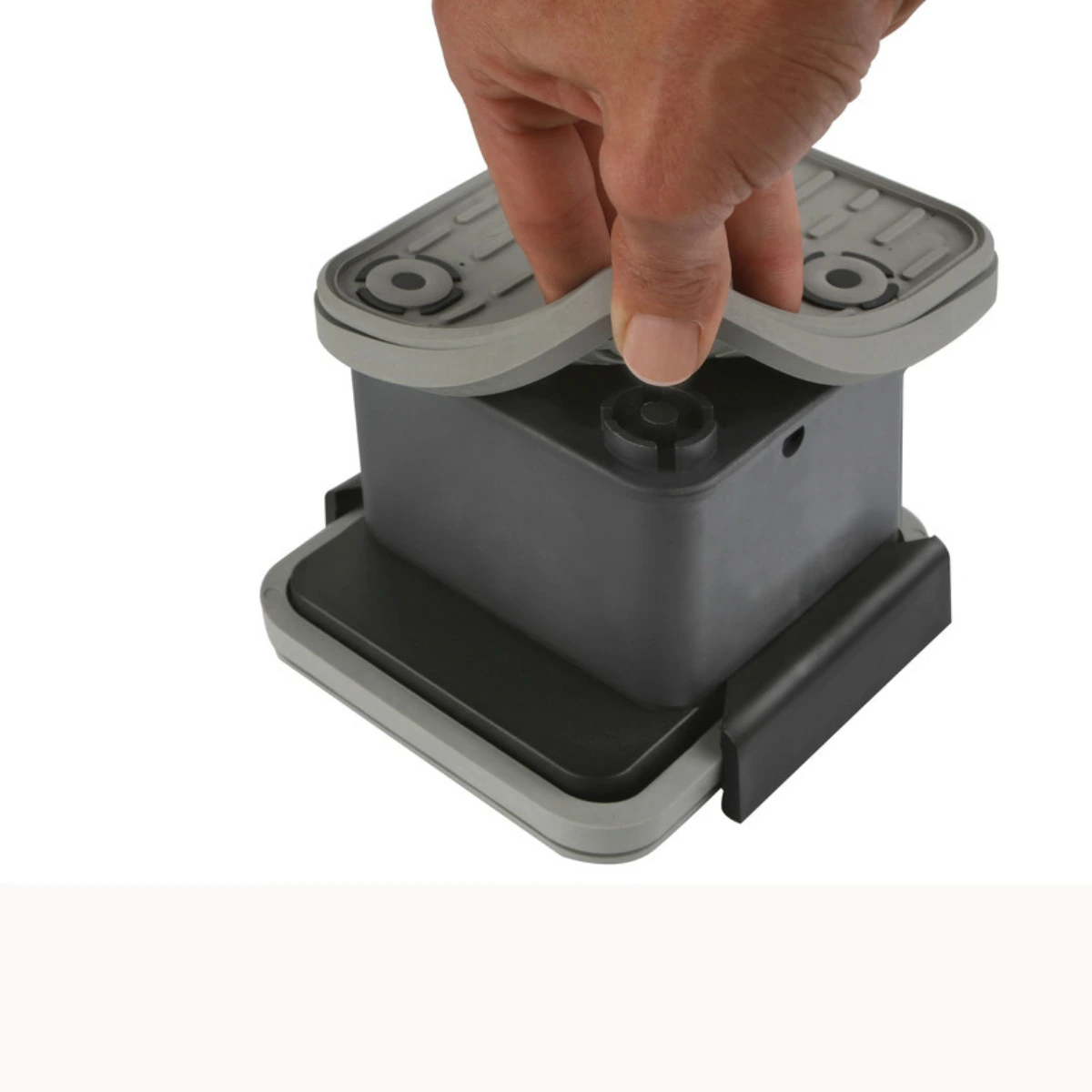

Da Saugplatten einem ständigen Verschleiß durch Druck, Wärme und Kontakt mit verschiedenen Werkstoffen ausgesetzt sind, zählen sie zu den am häufigsten gewechselten Verschleißteilen in der CNC-Fertigung – vergleichbar mit Fräsern oder Absaugdüsen. Ein regelmäßiger Austausch sichert die Vakuumdichtheit und verhindert Ausschuss durch verrutschte Werkstücke.

Passende Blocksauger für Ihre Saugplatte:
Saugplatten der Serie VCSP-O und VCSP-U sind auf die Blocksauger-Baureihen von Schmalz abgestimmt. Je nachdem, ob Ihre CNC-Maschine mit einem einfachen oder einem redundanten Vakuumsystem arbeitet, empfehlen sich unterschiedliche Systeme:

• Für Maschinen mit einfachem Vakuumsystem finden Sie die passenden Schmalz 1-Kreis-Blocksauger (VCBL-K1) – in Längs-, Quer- und 360°-Ausführung, mit oder ohne Tastventil.

• Wenn Ihre Maschine über zwei getrennte Vakuumkreise verfügt, sind die 2-Kreis-Blocksauger (VCBL-K2) die richtige Wahl. Das Zwei-Kreis-System bietet durch seine zwei unabhängigen Vakuumkanäle deutlich höhere Prozesssicherheit – besonders bei kleinen oder empfindlichen Werkstücken. Diese sind kompatibel mit Homag, Weeke, AES, Felder, IMA, Masterwood und weiteren Marken.

• Vakuumspanntechnik für SCM/ Morbidelli – VCBL-S Baureihe, speziell für SCM-Konsolen entwickelt

• Vakuumspanntechnik für Biesse – VCBL-B Baureihe mit Biesse-spezifischer Anschlussgeometrie

• Rastertisch-Systeme – Vakuumspannung über ein Lochrasterfeld, ideal für standardisierte Plattenformate

• Nestingtisch-Systeme – Vollflächige Vakuumspannung für die verschnittoptimierte Plattenbearbeitung (Nesting)

• Manuelle Bearbeitung – Saugheber, Handhabungssauger und Zubehör für den manuellen Einsatz
