Schmalz Blocksauger VCBL-N 145x145x132mm 30/40 TV
Passt für Nestingtische und Rastertische mit 30x30/ 40x40 Raster

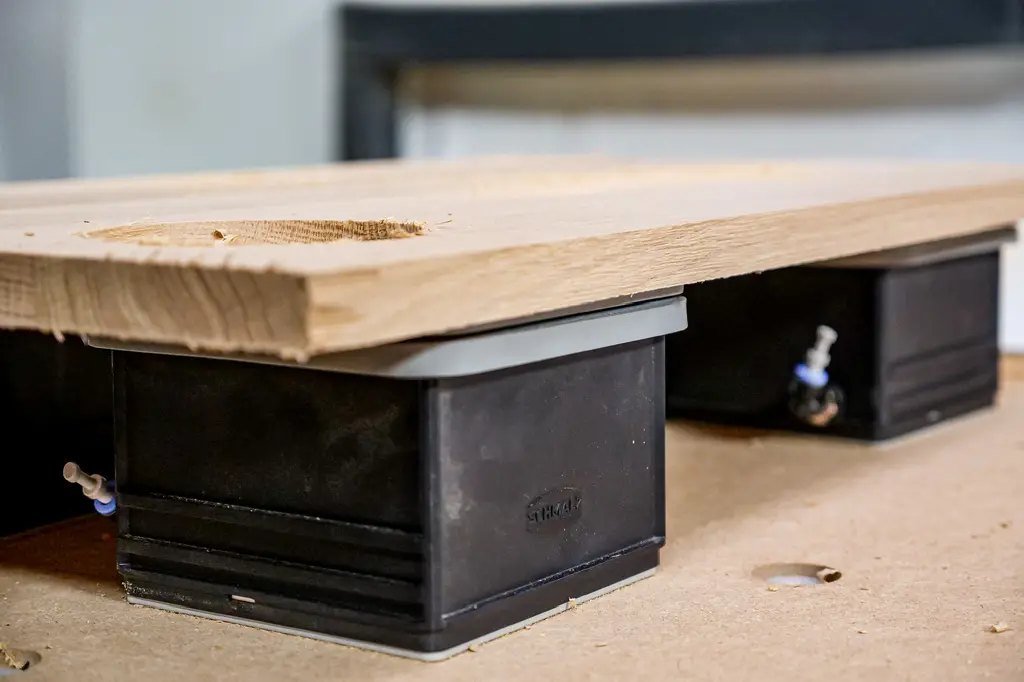

Anwendung direkt auf der Opferplatte

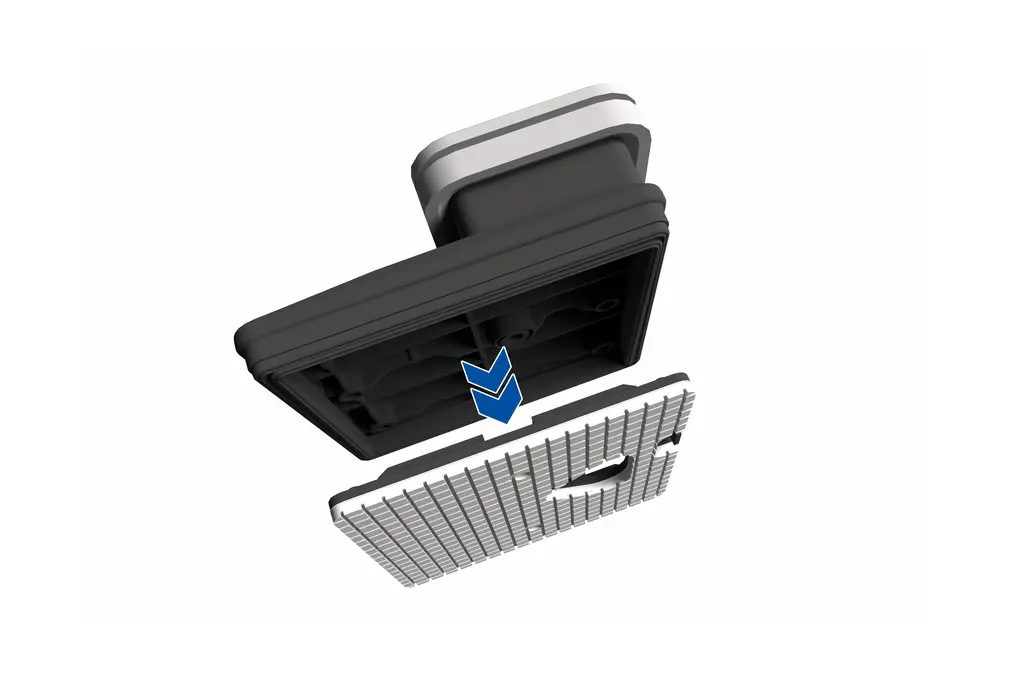

Einfache Demontage der Reibplatte für die Rastertischanwendung
Schmalz Blocksauger VCBL-N 145x145x132mm 30/40 TV
366,08 €*
% 398,00 €* (8.02% gespart)Sofort verfügbar, Lieferzeit: 1-3 Tage
Produktinformationen "Schmalz Blocksauger VCBL-N 145x145x132mm 30/40 TV"
Der Schmalz Blocksauger VCBL-N 145x145x132mm 30/40 TV ist der großflächige Hochleistungs-Blocksauger der VCBL-N-Serie für Nestingtisch- und Rastertischmaschinen — mit der größten quadratischen Auflagefläche 145 × 145 mm, maximaler Saugerhöhe 132 mm, Vakuumkanal-Anschluss 30/40 und integriertem Tastventil (TV).
Mit 21.025 mm² Auflagefläche bietet dieser Blocksauger die höchste Haltekraft der VCBL-N-Serie ohne Abhebesystem — ideal für großformatige, schwere Werkstücke im industriellen Nesting-Betrieb, bei denen maximale Vakuumfläche und große Bauhöhe gefordert sind, aber kein automatisches Abhebesystem benötigt wird. Im Vergleich zur AS+TV-Variante (GS10011205567, 439 €) ist diese Ausführung die kostengünstigere Wahl für Anwendungen ohne Anforderung an automatisches Werkstückabheben.
Maximale Fläche. Maximale Höhe. Tastventil — ohne Abhebesystem.
Technische Daten
| Merkmal | Wert |
|---|---|
| Artikelnummer: | GS10011205563 |
| Typ: | VCBL-N (Nesting-Ausführung) |
| Länge: | 145 mm |
| Breite: | 145 mm |
| Auflagefläche: | 21.025 mm² (145 × 145 mm) |
| Höhe (Saugerhöhe): | 132 mm |
| Vakuumkanal-Anschluss: | 30/40 (30x30 mm / 40x40 mm) |
| Ventil: | Mit Tastventil (TV) |
| Abhebesystem: | Nein — ohne AS (AS+TV-Variante: GS10011205567) |
| Einsatzbereich: | Nestingtisch- und Rastertischmaschinen |
| Schmalz-Artikelnummer: | 10.01.12.05563 |
| Hersteller: | J. Schmalz GmbH |
| Lieferinhalt: | 1 Stück |
Passend für folgende Maschinen
Der VCBL-N 145x145x132mm ist ausgelegt für Nestingtisch- und Rastertischmaschinen mit Vakuumkanal 30x30 mm oder 40x40 mm:
Wichtig: Bitte vor dem Kauf prüfen, ob Ihre Maschine den Vakuumkanal-Anschluss 30/40 verwendet und ausreichend Rasterabstand für die 145×145mm-Auflagefläche bietet. Unsere Techniker helfen Ihnen gerne weiter — einfach Maschinentyp, Baujahr und Rastermaß bereithalten.
TV oder AS+TV — welche Variante ist die richtige?
| Merkmal | Diese Variante (TV) | AS+TV-Variante |
|---|---|---|
| Artikelnummer | GS10011205563 | GS10011205567 |
| Tastventil | ✓ Ja | ✓ Ja |
| Abhebesystem | ✗ Nein | ✓ Ja |
| Geeignet für | Manueller Betrieb, Halbautomatik | Vollautomatik, Roboter-Entnahme |
| Preis (exkl. MwSt.) | 366,08 € | 439,66 € |
Wann ist diese TV-Variante die richtige Wahl?
- Kein Abhebesystem benötigt: Bei manueller Werkstückentnahme oder halbautomatisierten Prozessen, bei denen der Bediener das Werkstück selbst abnimmt
- Maximale Haltekraft auf großer Fläche: Die 145×145mm-Auflagefläche bietet mit 21.025 mm² höchste Vakuumhaltekraft für schwere und großformatige Werkstücke
- Dicke Platten und Massivholz: 132 mm Saugerhöhe für maximalen Abstand zwischen Rastertisch und Werkstückunterkante
- Kostenbewusster Einsatz: 73 € günstiger als die AS+TV-Variante — sinnvoll, wenn das Abhebesystem nicht genutzt wird
- Direkter Ersatz: Passgenaue Alternative für bestehende 145×145mm TV-Sauger ohne Umbau der Tischkonfiguration
Was leistet das Tastventil?
- Automatische Aktivierung: Das Vakuum wird erst aktiviert, wenn das Werkstück den Sauger berührt — kein Leerlaufverlust bei unbelegten Positionen
- Weniger Vakuumverlust: Unbelegte Sauger beeinflussen das Gesamtvakuum nicht — die Haltekraft an belegten Positionen bleibt konstant hoch
- Schnelleres Rüsten: Kein manuelles Abdecken ungenutzter Sauger — die Maschine ist sofort bereit
- Flexiblere Belegung: Verschiedene Werkstückgrößen auf dem Rastertisch ohne Einbußen bei der Gesamtvakuumleistung
Warum bei Glade CNC kaufen?
- Original Schmalz Qualität — kein Nachbau, volle Herstellergarantie und bewährte Vakuumleistung
- Nesting-Expertise — wir kennen Nestingtisch- und Rastertischsysteme aus der Praxis und helfen Ihnen, TV- oder AS+TV-Variante richtig einzusetzen
- Schneller Versand in der EU — Lieferzeit 1–3 Werktage, damit Ihre Maschine nicht länger stillsteht als nötig
- Sofort verfügbar — ab Lager lieferbar, kein Warten auf Herstellerbestellung
- Montagsfrei-Garantie — geprüfte Ware, keine Überraschungen, damit Ihre Produktion ohne Stillstand läuft
Hinweis: Benötigen Sie die AS+TV-Variante mit Abhebesystem (GS10011205567) oder eine kleinere Auflagefläche (125×75mm oder 120×50mm)? Wir führen die gesamte VCBL-N-Serie für Nesting- und Rastertischmaschinen. Ruf uns an: 05232 850 749 1
Mo–Do 9–17 Uhr, Fr 9–14 Uhr — wir helfen dir, die richtige Variante für deinen Rastertisch auszuwählen.
