SCM / Morbidelli

Blocksauger passend für SCM und Morbidelli.

S1, S4 und S6 Vakuumsauger für SCM- und Morbidelli-CNC-Maschinen gezielt nach Baureihe und Bauhöhe auswählen.
S1, S4 und S6 Maschinenkompatibel Hersteller-Nr. prüfen
SCM Morbidelli Blocksauger und Saugplatten
Vakuum-Spanntechnik

Blocksauger passend für SCM und Morbidelli.

S1, S4 und S6 Blocksauger für SCM- und Morbidelli-CNC-Maschinen gezielt nach Bauhöhe, Ausführung und Maschinensystem auswählen.

SCM / Morbidelli S1 / S4 / S6 Bauhöhe prüfen Hersteller-Nr. beachten
Blocksauger passend für SCM und Morbidelli
Filter Produkte gezielt eingrenzen

Produkte filtern

Ansicht
-8%

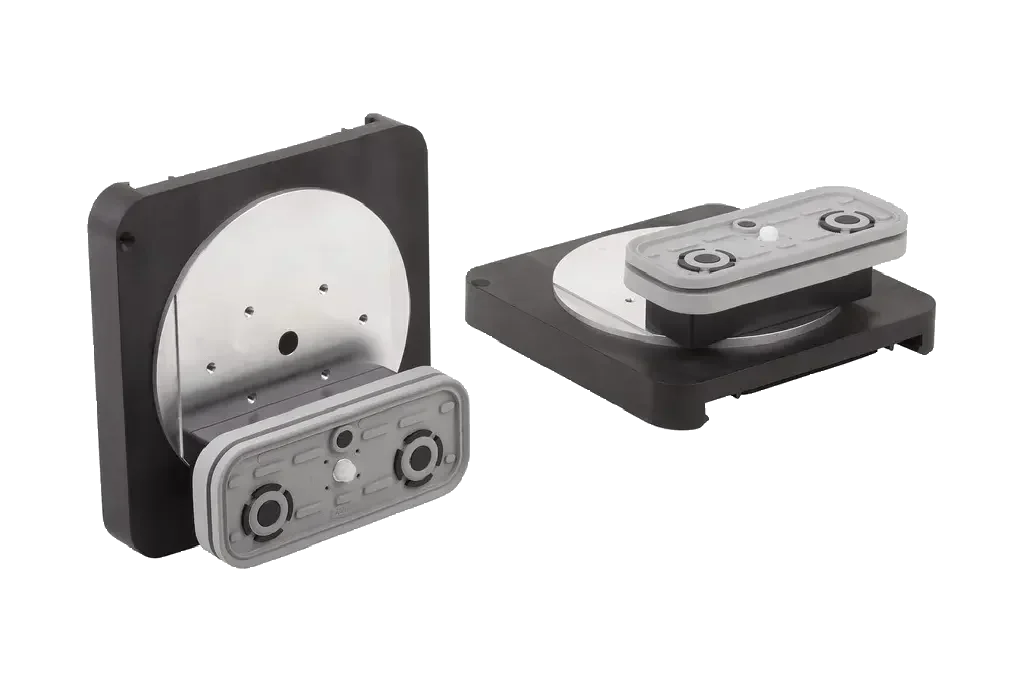

Schmalz Blocksauger VCBL-S4 120x50x50 D-360 TV GS10011201474
Schmalz Blocksauger VCBL-S4 120x50x50 D-360 TV
L: 125mm | B: 75mm | H: 50mm
360° drehbar | mit Tastventil
Passt auf alle gängigen SCM-Maschinen*
Sofort verfügbar
Hersteller-Nr. 10.01.12.01474
Passend für SCM / Morbidelli

277,84 €* 302,00 €*(8% gespart)
-8%
Schmalz Blocksauger VCBL-S4 125x50x50mm mit Tastventil GS10011202323
Schmalz Blocksauger VCBL-S4 125x50x50mm mit Tastventil
L: 125mm | B: 50mm | H: 50mm
mit Tastventil | Typ S4
Passt auf alle gängigen SCM-Maschinen*
Sofort verfügbar
Hersteller-Nr. 10.01.12.02323
Passend für SCM / Morbidelli

135,21 €* 147,00 €*(8.02% gespart)
-8%
Schmalz Blocksauger VCBL-S4 125x75x50 D-360 mit Tastventil GS10011201473
Schmalz Blocksauger VCBL-S4 125x75x50 D-360 mit Tastventil
L: 125mm | B: 75mm | H: 50mm
360° drehbar | mit Tastventil
Passt auf alle gängigen SCM-Maschinen*
Sofort verfügbar
Hersteller-Nr. 10.01.12.01473
Passend für SCM / Morbidelli

277,78 €* 302,00 €*(8.02% gespart)
-8%
Schmalz Blocksauger VCBL-S4 125x75x50 mit Tastventil GS10011202322
Schmalz Blocksauger VCBL-S4 125x75x50 mit Tastventil
L: 125mm | B: 75mm | H: 50mm
mit Tastventil | Typ S4
Passt auf alle gängigen SCM-Maschinen*
Sofort verfügbar
Hersteller-Nr. 10.01.12.02322
Passend für SCM / Morbidelli

135,21 €* 147,00 €*(8.02% gespart)
-8%

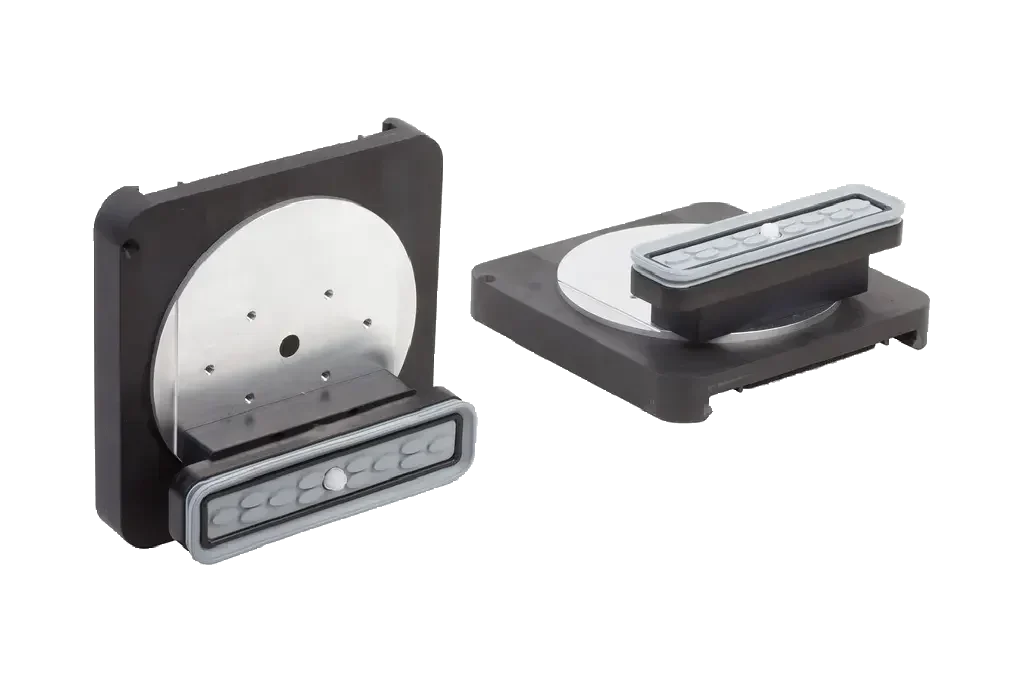

Schmalz Blocksauger VCBL-S4 130x30x50 D-360 TV GS10011201475
Schmalz Blocksauger VCBL-S4 130x30x50 D-360 TV
L: 125mm | B: 75mm | H: 50mm
360° drehbar | mit Tastventil
Passt auf alle gängigen SCM-Maschinen*
Sofort verfügbar
Hersteller-Nr. 10.01.12.01475
Passend für SCM / Morbidelli

277,84 €* 302,00 €*(8% gespart)
-8%

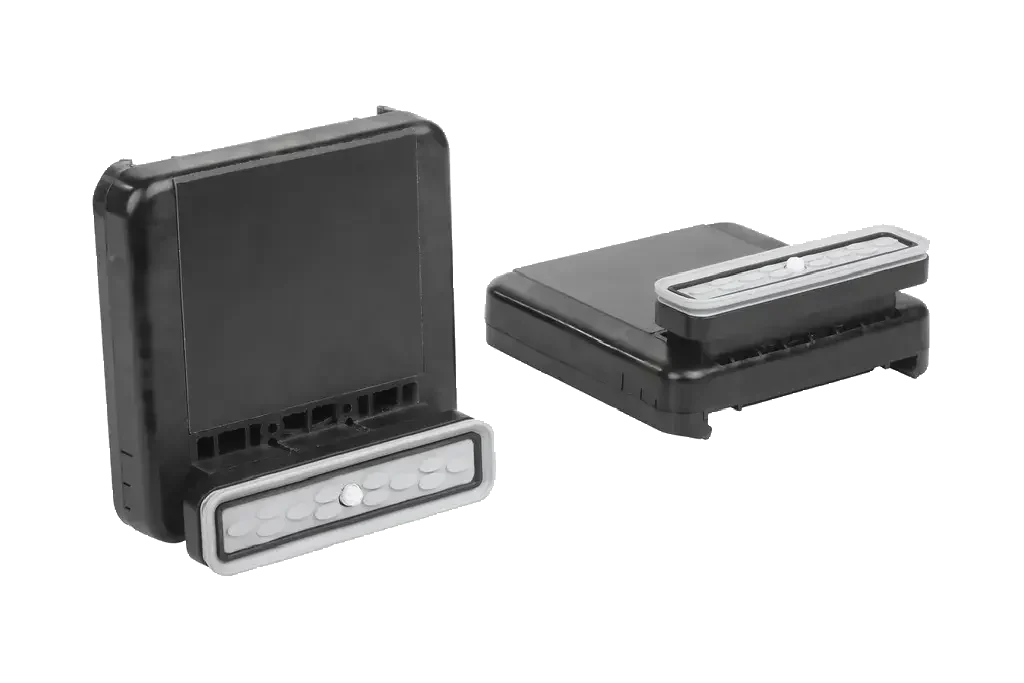

Schmalz Blocksauger VCBL-S4 130x30x50 TV GS10011202324
Schmalz Blocksauger VCBL-S4 130x30x50 TV
L: 125mm | B: 75mm | H: 50mm
360° drehbar | mit Tastventil
Passt auf alle gängigen SCM-Maschinen*
Sofort verfügbar
Hersteller-Nr. 10.01.12.02324
Passend für SCM / Morbidelli

135,24 €* 147,00 €*(8% gespart)
-8%
Schmalz Blocksauger VCBL-S4 140x130x50 mit Tastventil GS10011202321
Schmalz Blocksauger VCBL-S4 140x130x50 mit Tastventil
L: 140mm | B: 130mm | H: 50mm
S4 | mit Tastventil
Passt auf alle gängigen SCM-Maschinen*
Sofort verfügbar
Hersteller-Nr. 10.01.12.02321
Passend für SCM / Morbidelli

115,87 €* 126,00 €*(8.04% gespart)

Die Produktdetails auf einem Blick.

SCM/Morbidelli CNC-Technik

Spannmittel passend für SCM/ Morbidelli

Die Spannmittel für Systeme von SCM/Morbidelli sind flexibel einsetzbar, halten das Werkstück prozesssicher in der richtigen Position und überzeugen durch ein attraktives Preis-Leistungs-Verhältnis. Damit sind sie eine echte Alternative für den Einsatz auf CNC-Fräsmaschinen von SCM/Morbidelli.

Diese Spannmittel überzeugen durch enorme Haltekraft und exakte Maßhaltigkeit. Dadurch können höchste Querkräfte aufgenommen werden.

Highlights

  • Höchste Haltekräfte bei Holzanwendungen dank optimierter Dichtungen und Reibbeläge
  • Höchste Maßhaltigkeit für mehr Präzision im Fertigungsprozess
  • Breites Produktspektrum bietet maximale Flexibilität und ermöglicht kurze Rüstzeiten
  • Saugplatten ohne Werkzeug schnell, einfach und kostengünstig austauschbar
SCM/Morbidelli Spannmittel

Premium Qualität aus Deutschland

  • Attraktiver Preis: kostengünstiger als vergleichbare Produkte am Markt
  • Breites Produktprogramm: verschiedene Geometrien und Höhen für einfaches Rüsten sowie integriertes Tastventil gegen Leckage durch nicht belegte Sauger
  • Einfache Montage: Die Spannmittel sind kompatibel mit den Original-Saugern und lassen sich ebenso einfach auf dem Schlitten der Konsole fixieren
  • Wechselbare Saugplatte: bei herkömmlichen Systemen muss bei Kollision, Verschleiß oder anderweitigen Schäden der gesamte Blocksauger ausgewechselt werden
Technische Explosionszeichnung eines Blocksaugers mit nummerierten Bauteilen

Aufbau SCM Blocksauger Typ 1 (S1) und Typ 4 (S4)

  • Saugplatte oben (1) zur Fixierung des Werkstücks

  • Robuster Grundkörper (2) aus Kunststoff

  • Schwalbenschwanz-Aufnahme (3) zur mechanischen Vorfixierung auf SCM / Morbidelli-Konsolen

  • Dichtrahmen (4) optimiert zum einfachen Verschieben des Saugers auf der Konsole

  • Tastventil (5) zur Aktivierung des Vakuums



Aufbau SCM-Blocksauger Typ 6 (S6)

  • Saugplatte mit Membran (1) aus Elastomer für optimales Abdichtverhalten, hohe Reibkräfte und Schutz vor eindringenden Spänen

  • Integrierter NFC-Tag (2) zum Auslesen von Produktdaten per Smartphone

  • Leichtgängiges Tastventil (3) zur automatischen Aktivierung des Vakuums

  • Saugercup (4) kann in 15°-Schritten in die Saugeraufnahme gesteckt und durch Drehen der Klemmhebel (5) fixiert werden

  • Robuster Grundkörper (6) aus glasfaserverstärktem Kunststoff mit Schwalbenschwanz-Aufnahme zur Fixierung auf SCM/Morbidelli-Konsolen



Zeigt nochmal den Aufbau von S6 Blocksaugern
