SCM / Morbidelli

Blocksauger passend für SCM und Morbidelli.

S1, S4 und S6 Vakuumsauger für SCM- und Morbidelli-CNC-Maschinen gezielt nach Baureihe und Bauhöhe auswählen.
S1, S4 und S6 Maschinenkompatibel Hersteller-Nr. prüfen
SCM Morbidelli Blocksauger und Saugplatten
Vakuum-Spanntechnik

Blocksauger passend für SCM und Morbidelli.

S1, S4 und S6 Blocksauger für SCM- und Morbidelli-CNC-Maschinen gezielt nach Bauhöhe, Ausführung und Maschinensystem auswählen.

SCM / Morbidelli S1 / S4 / S6 Bauhöhe prüfen Hersteller-Nr. beachten
Blocksauger passend für SCM und Morbidelli
Filter Produkte gezielt eingrenzen

Produkte filtern

Ansicht
-8%
Schmalz Blocksauger Grundplatte AP-S4-145x145x21 GS10011203623
Schmalz Blocksauger Grundplatte AP-S4-145x145x21
L: 145mm | B: 145mm | H: 25mm
Adapter-Grundplatte für VCBL-S6 und VCBL-B Blocksauger
Sofort verfügbar
Hersteller-Nr. 10.01.12.03623
Passend für SCM / Morbidelli

127,88 €* 139,00 €*(8% gespart)
-8%
Schmalz Blocksauger Grundplatte AP-S4-145x145x36 GS10011204013
Schmalz Blocksauger Grundplatte AP-S4-145x145x36
L: 145mm | B: 145mm | H: 25mm
Adapter-Grundplatte für VCBL-S6 und VCBL-B Blocksauger
Sofort verfügbar
Hersteller-Nr. 10.01.12.04013
Passend für SCM / Morbidelli

160,08 €* 174,00 €*(8% gespart)
-8%
Schmalz Blocksauger Grundplatte AP-S6 145x145x25mm GS10011204440
Schmalz Blocksauger Grundplatte AP-S6 145x145x25mm
L: 145mm | B: 145mm | H: 25mm
Adapter-Grundplatte für VCBL-S6 und VCBL-B Blocksauger
Sofort verfügbar
Hersteller-Nr. 10.01.12.04440
Passend für SCM / Morbidelli

80,94 €* 88,00 €*(8.02% gespart)
-8%
Schmalz Blocksauger VCBL-S1 120x120x32.7 mit Tastventil GS10011202317
Schmalz Blocksauger VCBL-S1 120x120x32.7 mit Tastventil

L: 120mm| B: 120mm | H: 32.7mm
mit Tastventil | Typ S1
Passt auf alle gängigen SCM Maschinen*

Sofort verfügbar
Hersteller-Nr. 10.01.12.02317
Passend für SCM / Morbidelli

86,74 €* 94,30 €*(8.02% gespart)
-8%
Schmalz Blocksauger VCBL-S1 120x120x32.7 mit Tastventil + Schlauchanschluss GS10011202386
Schmalz Blocksauger VCBL-S1 120x120x32.7 mit Tastventil + Schlauchanschluss
L: 120mm | B: 120mm | H: 32.7mm
mit Tastventil | mit Schlauchanschluss
Passt auf alle gängigen SCM-Maschinen*
Sofort verfügbar
Hersteller-Nr. 10.01.12.02386
Passend für SCM / Morbidelli

115,89 €* 126,00 €*(8.02% gespart)
-8%
Schmalz Blocksauger VCBL-S1 120x120x50 mit Tastventil GS10011202969
Schmalz Blocksauger VCBL-S1 120x120x50 mit Tastventil
L: 120mm | B: 120mm | H: 50mm
mit Tastventil | Typ-1
Passt auf alle gängigen SCM-Maschinen*
Sofort verfügbar
Hersteller-Nr. 10.01.12.02969
Passend für SCM / Morbidelli

184,00 €* 200,00 €*(8% gespart)
-8%

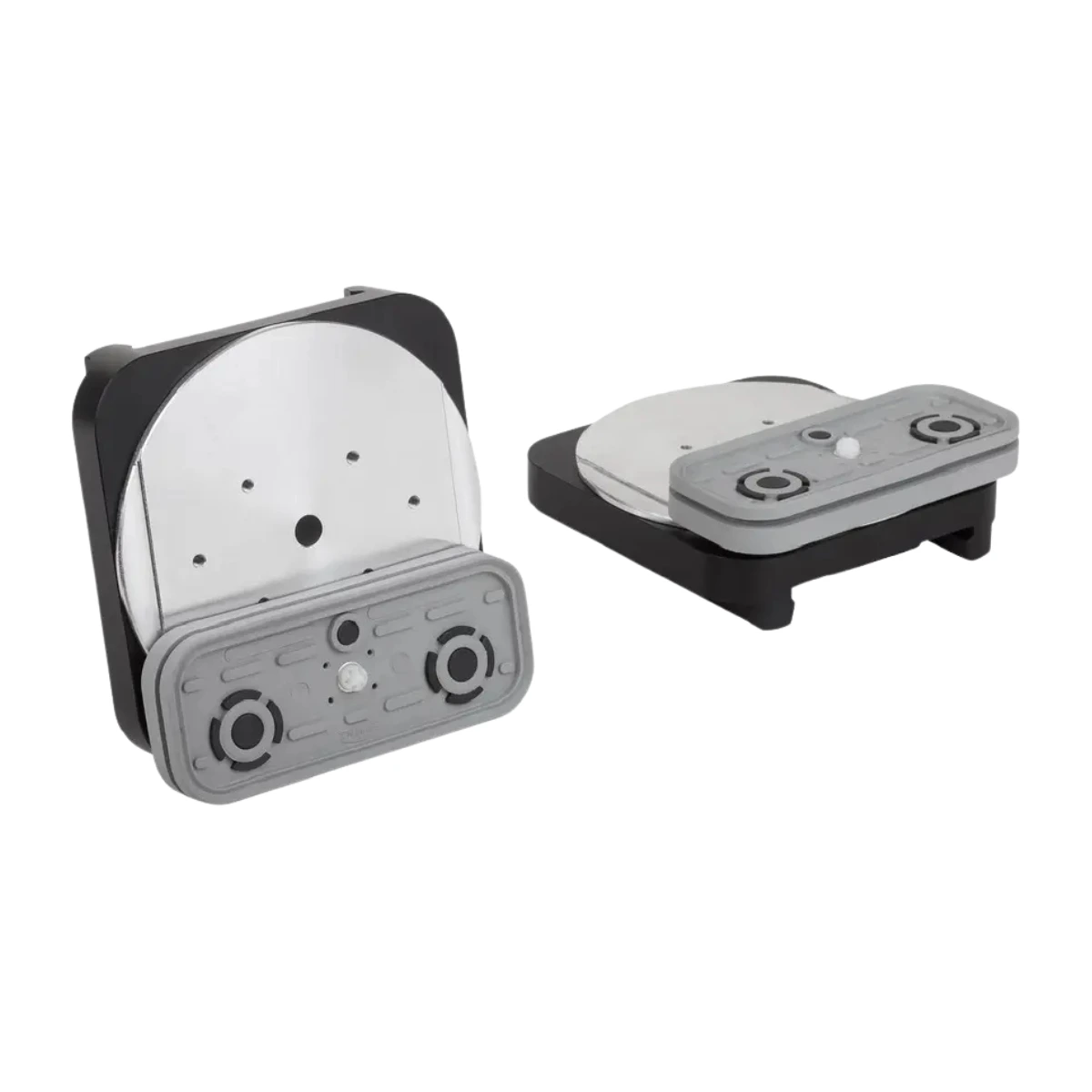

Schmalz Blocksauger VCBL-S1 120x50x32.7 D-360 mit Tastventil GS10011201301
Schmalz Blocksauger VCBL-S1 120x50x32.7 D-360 mit Tastventil
L: 120mm | B: 50mm | H: 32.7mm
mit Tastventil | 360° drehbar
Passt auf alle gängigen SCM-Maschinen*
Sofort verfügbar
Hersteller-Nr. 10.01.12.01301
Passend für SCM / Morbidelli

262,14 €* 285,00 €*(8.02% gespart)
Schmalz Blocksauger VCBL-S1 120x50x32.7 mit Tastventil GS10011202319
Schmalz Blocksauger VCBL-S1 120x50x32.7 mit Tastventil
L: 120mm | B: 50mm | H: 32.7mm
mit Tastventil
Passt auf alle gängigen SCM- Maschinen*
Sofort verfügbar
Hersteller-Nr. 10.01.12.02319
Passend für SCM / Morbidelli

137,00 €*
-8%
Schmalz Blocksauger VCBL-S1 120x50x32.7mm TV-S GS10011202388
Schmalz Blocksauger VCBL-S1 120x50x32.7mm TV-S
L: 120mm | B: 50mm | H: 32.7mm
mit Tastventil | mit Schlauchanschluss
Passt auf alle gängigen SCM-Maschinen*
Sofort verfügbar
Hersteller-Nr. Schmalz Blocksauger VCBL-S1 120x50x32.7m
Passend für SCM / Morbidelli

149,01 €* 162,00 €*(8.02% gespart)
Schmalz Blocksauger VCBL-S1 120x50x50mm D-360 TV GS10011202271
Schmalz Blocksauger VCBL-S1 120x50x50mm D-360 TV
L: 120mm | B: 50mm | H 50mm
360° drehbar | | mit Tastventil
Passt auf alle gängigen SCM-Maschinen*
Sofort verfügbar
Hersteller-Nr. 10.01.12.02271
Passend für SCM / Morbidelli

317,00 €*
-8%
Technische Zeichnung Schmalz Blocksauger VCBL-S1 120x50x32.7 mit Tastventil GS10011202319
Schmalz Blocksauger VCBL-S1 120x50x50mm TV
L: 120mm | B: 50mm | H: 50mm
mit Tastventil
Passt auf alle gängigen SCM-Maschinen*
Sofort verfügbar
Hersteller-Nr. 10.01.12.02591
Passend für SCM / Morbidelli

194,08 €* 211,00 €*(8.02% gespart)
-8%
Schmalz Blocksauger VCBL-S1 125x75x32.7 D-360 mit Tastventil GS10011201302
Schmalz Blocksauger VCBL-S1 125x75x32.7 D-360 mit Tastventil
L: 125mm | B: 75mm | H: 32.7mm
mit Tastventil | 360° drehbar
Passt auf alle gängigen SCM-Maschinen*
Sofort verfügbar
Hersteller-Nr. 10.01.12.01302
Passend für SCM / Morbidelli

258,93 €* 281,50 €*(8.02% gespart)
-8%

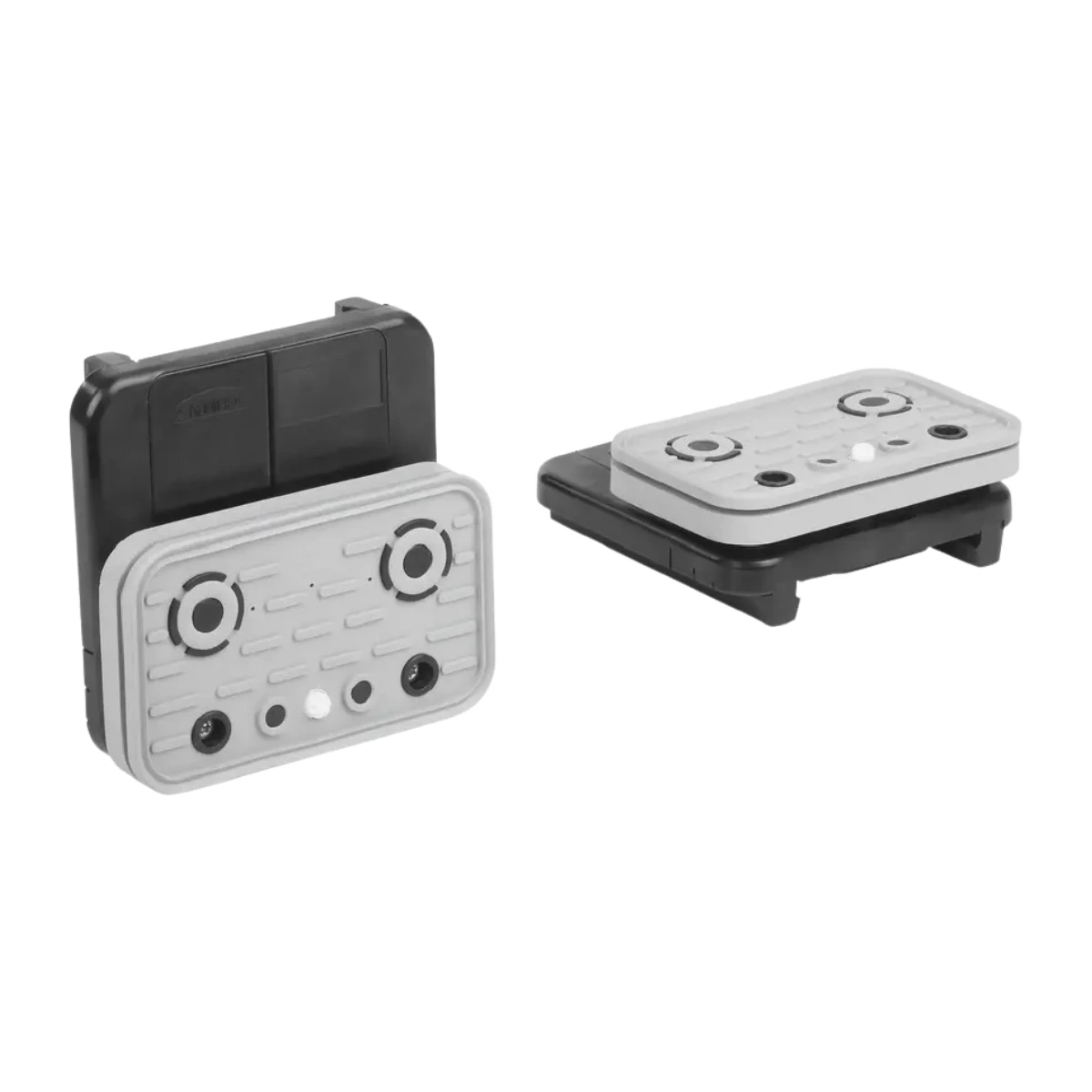

Schmalz Blocksauger VCBL-S1 125x75x32.7 mit Tastventil GS10011202318
Schmalz Blocksauger VCBL-S1 125x75x32.7 mit Tastventil
L: 125mm | B: 75mm | H: 32.7mm
mit Tastventil | Typ-S1
Passt auf alle gängigen SCM-Maschinen*
Sofort verfügbar
Hersteller-Nr. 10.01.12.02318
Passend für SCM / Morbidelli

126,01 €* 137,00 €*(8.02% gespart)
-8%

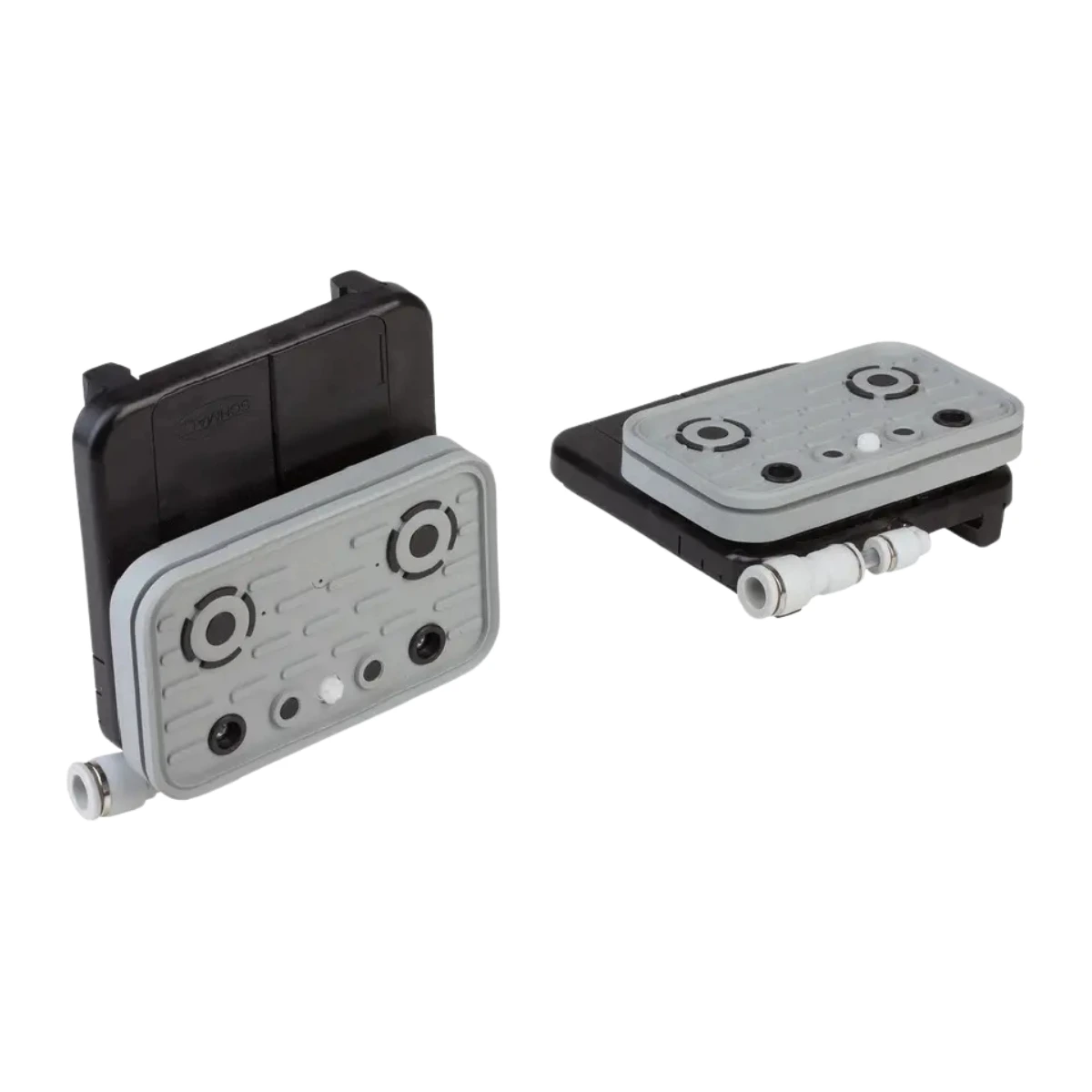

Schmalz Blocksauger VCBL-S1 125x75x32.7 mit Tastventil + Schlauchanschluss GS10011202387
Schmalz Blocksauger VCBL-S1 125x75x32.7 mit Tastventil + Schlauchanschluss
L: 125mm | B: 75mm | H: 32.7mm
mit Tastventil | mit Schlauchanschluss
Passt auf alle gängigen SCM-Maschinen*
Sofort verfügbar
Hersteller-Nr. 10.01.12.02387
Passend für SCM / Morbidelli

149,01 €* 162,00 €*(8.02% gespart)
Technische Zeichnung Schmalz Blocksauger VCBL-S1 120x50x32.7 mit Tastventil GS10011202319
Schmalz Blocksauger VCBL-S1 125x75x50mm mit Tastventil
L: 125mm | B: 75mm | H: 50mm
mit Tastventil
Passt auf alle gängigen SCM-Maschinen*
Sofort verfügbar
Hersteller-Nr. 10.01.12.03495
Passend für SCM / Morbidelli

211,00 €*
-8%
Schmalz Blocksauger VCBL-S1 130x30x32.7mm D-360 TV GS10011201300
Schmalz Blocksauger VCBL-S1 130x30x32.7mm D-360 TV
L: 130mm | B: 30mm | H: 32.7mm
360° drehbar | mit Tastventil
Passt auf alle gängigen SCM-Maschinen*
Sofort verfügbar
Hersteller-Nr. 10.01.12.01300
Passend für SCM / Morbidelli

262,14 €* 285,00 €*(8.02% gespart)
-8%
Schmalz Blocksauger VCBL-S1 130x30x32.7mm TV GS10011202320
Schmalz Blocksauger VCBL-S1 130x30x32.7mm TV
Technische Daten ArtikelnummerGS10011202320 Herstellerartikelnummer10.01.12.02320 ProdukttypBlocksauger SystemVCBL-S1-System BaureiheVCBL-S1 Länge130 mm Breite30 mm Höhe / Bauhöhe32.7 mm Maßangabe komplett130 x 30 x 32.7 mm Ausführungmit Tastventil Passform prüfen Schritt 1 Alten Sauger identifizieren Artikelnummer, Herstellerartikelnummer und vorhandene Beschriftung prüfen. Schritt 2 Maße und Bauhöhe vergleichen Grundmaß und Bauhöhe mit dem vorhandenen Sauger abgleichen. Schritt 3 Unterseite und Ventiltechnik prüfen Aufnahme, Ventilposition und Ausführung müssen zum Maschinentisch passen. Schritt 4 Freigabe oder Rückfrage Wenn ein Punkt unklar ist, Foto von Oberseite, Unterseite und Nummer schicken.
Sofort verfügbar
Hersteller-Nr. 10.01.12.02320
Passend für SCM / Morbidelli

126,01 €* 137,00 €*(8.02% gespart)
-8%
Schmalz Blocksauger VCBL-S1 130x30x32.7mm TV-S GS10011202389
Schmalz Blocksauger VCBL-S1 130x30x32.7mm TV-S
Technische Daten ArtikelnummerGS10011202389 Herstellerartikelnummer10.01.12.02389 ProdukttypBlocksauger SystemVCBL-S1-System BaureiheVCBL-S1 Länge130 mm Breite30 mm Höhe / Bauhöhe32.7 mm Maßangabe komplett130 x 30 x 32.7 mm Ausführungmit Tastventil Passform prüfen Schritt 1 Alten Sauger identifizieren Artikelnummer, Herstellerartikelnummer und vorhandene Beschriftung prüfen. Schritt 2 Maße und Bauhöhe vergleichen Grundmaß und Bauhöhe mit dem vorhandenen Sauger abgleichen. Schritt 3 Unterseite und Ventiltechnik prüfen Aufnahme, Ventilposition und Ausführung müssen zum Maschinentisch passen. Schritt 4 Freigabe oder Rückfrage Wenn ein Punkt unklar ist, Foto von Oberseite, Unterseite und Nummer schicken.
Sofort verfügbar
Hersteller-Nr. 10.01.12.02389
Passend für SCM / Morbidelli

149,01 €* 162,00 €*(8.02% gespart)
-8%
Schmalz Blocksauger VCBL-S1 140x115x32.7 D-360 mit Tastventil GS10011201299
Schmalz Blocksauger VCBL-S1 140x115x32.7 D-360 mit Tastventil
L: 140mm | B: 115mm | H: 32.7mm
Typ-S1 | 360° drehbar
Passt auf alle gängigen SCM-Maschinen*
Sofort verfügbar
Hersteller-Nr. 10.01.12.01299
Passend für SCM / Morbidelli

262,14 €* 285,00 €*(8.02% gespart)
-8%
Schmalz Blocksauger VCBL-S4 120x50x50 D-360 TV GS10011201474
Schmalz Blocksauger VCBL-S4 120x50x50 D-360 TV
L: 125mm | B: 75mm | H: 50mm
360° drehbar | mit Tastventil
Passt auf alle gängigen SCM-Maschinen*
Sofort verfügbar
Hersteller-Nr. 10.01.12.01474
Passend für SCM / Morbidelli

277,84 €* 302,00 €*(8% gespart)
-8%

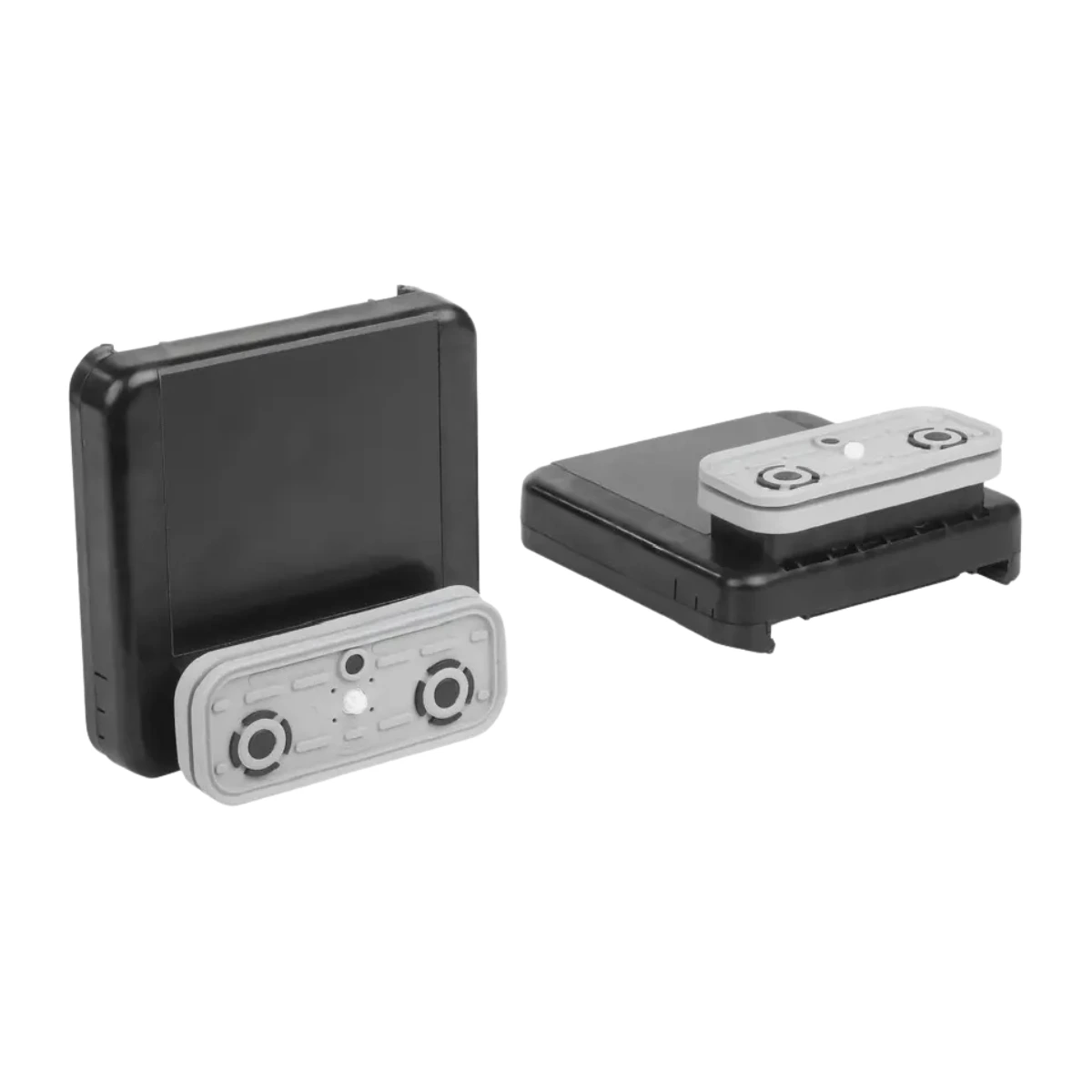

Schmalz Blocksauger VCBL-S4 125x50x50mm mit Tastventil GS10011202323
Schmalz Blocksauger VCBL-S4 125x50x50mm mit Tastventil
L: 125mm | B: 50mm | H: 50mm
mit Tastventil | Typ S4
Passt auf alle gängigen SCM-Maschinen*
Sofort verfügbar
Hersteller-Nr. 10.01.12.02323
Passend für SCM / Morbidelli

135,21 €* 147,00 €*(8.02% gespart)
-8%

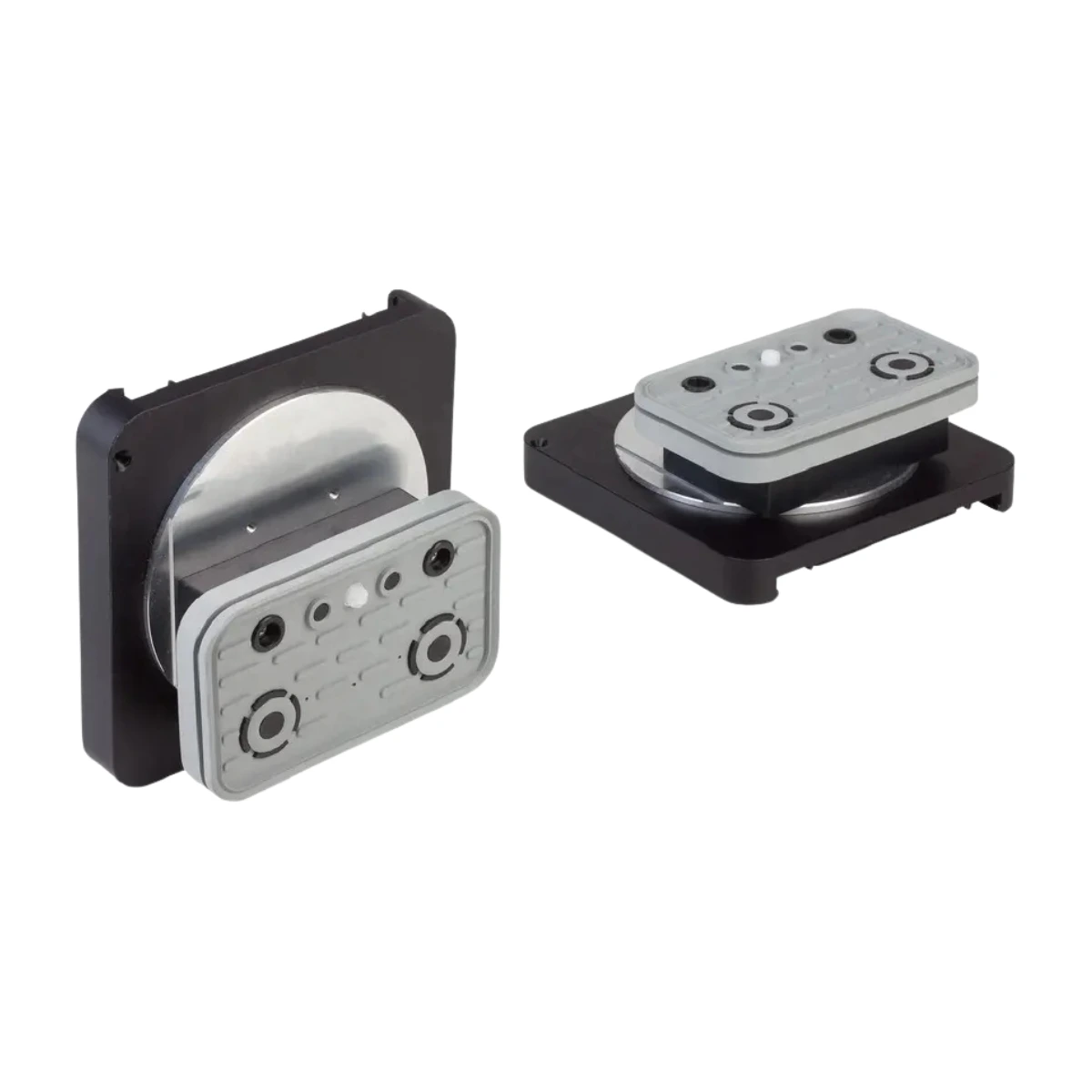

Schmalz Blocksauger VCBL-S4 125x75x50 D-360 mit Tastventil GS10011201473
Schmalz Blocksauger VCBL-S4 125x75x50 D-360 mit Tastventil
L: 125mm | B: 75mm | H: 50mm
360° drehbar | mit Tastventil
Passt auf alle gängigen SCM-Maschinen*
Sofort verfügbar
Hersteller-Nr. 10.01.12.01473
Passend für SCM / Morbidelli

277,78 €* 302,00 €*(8.02% gespart)
-8%

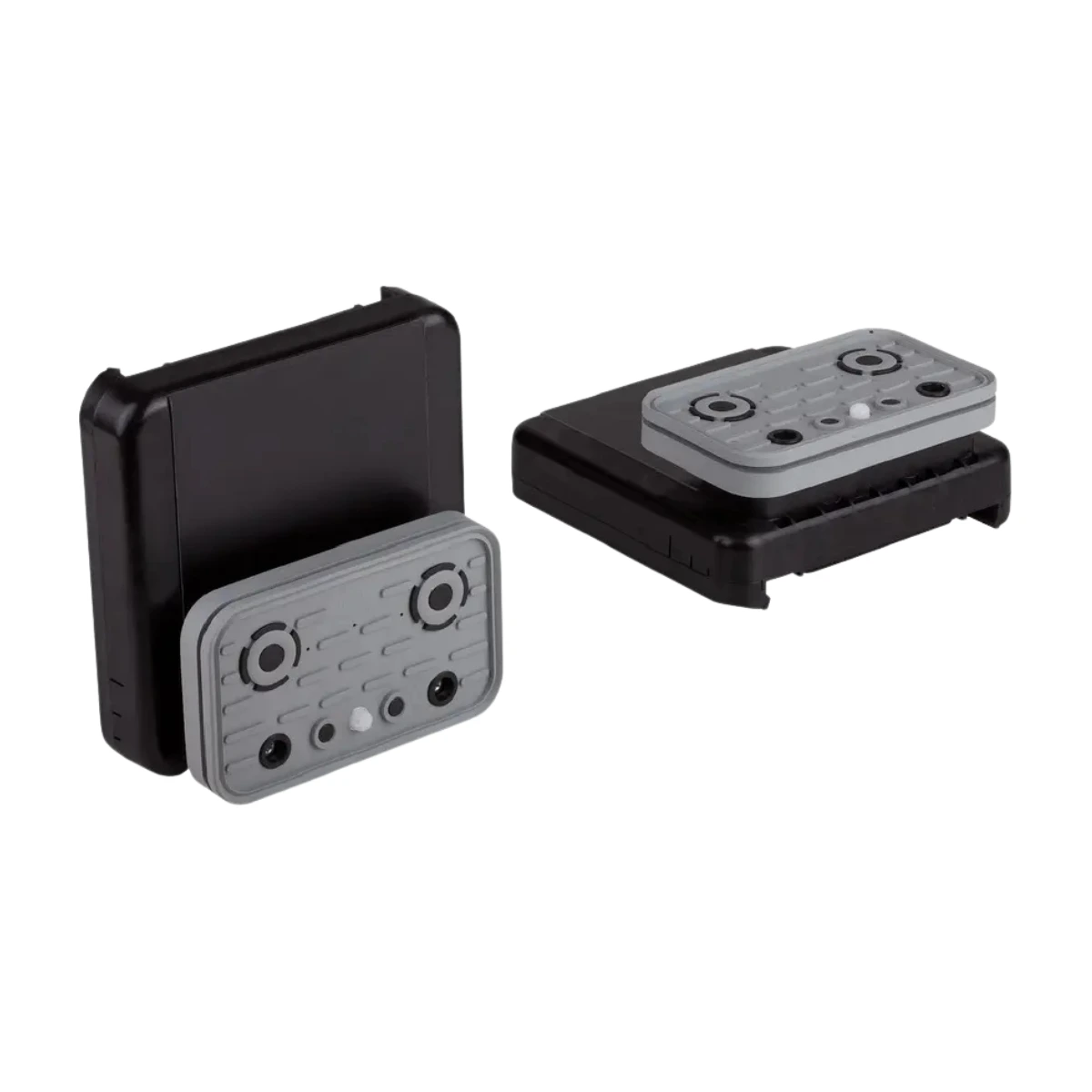

Schmalz Blocksauger VCBL-S4 125x75x50 mit Tastventil GS10011202322
Schmalz Blocksauger VCBL-S4 125x75x50 mit Tastventil
L: 125mm | B: 75mm | H: 50mm
mit Tastventil | Typ S4
Passt auf alle gängigen SCM-Maschinen*
Sofort verfügbar
Hersteller-Nr. 10.01.12.02322
Passend für SCM / Morbidelli

135,21 €* 147,00 €*(8.02% gespart)
-8%
Schmalz Blocksauger VCBL-S4 130x30x50 D-360 TV GS10011201475
Schmalz Blocksauger VCBL-S4 130x30x50 D-360 TV
L: 125mm | B: 75mm | H: 50mm
360° drehbar | mit Tastventil
Passt auf alle gängigen SCM-Maschinen*
Sofort verfügbar
Hersteller-Nr. 10.01.12.01475
Passend für SCM / Morbidelli

277,84 €* 302,00 €*(8% gespart)

Die Produktdetails auf einem Blick.

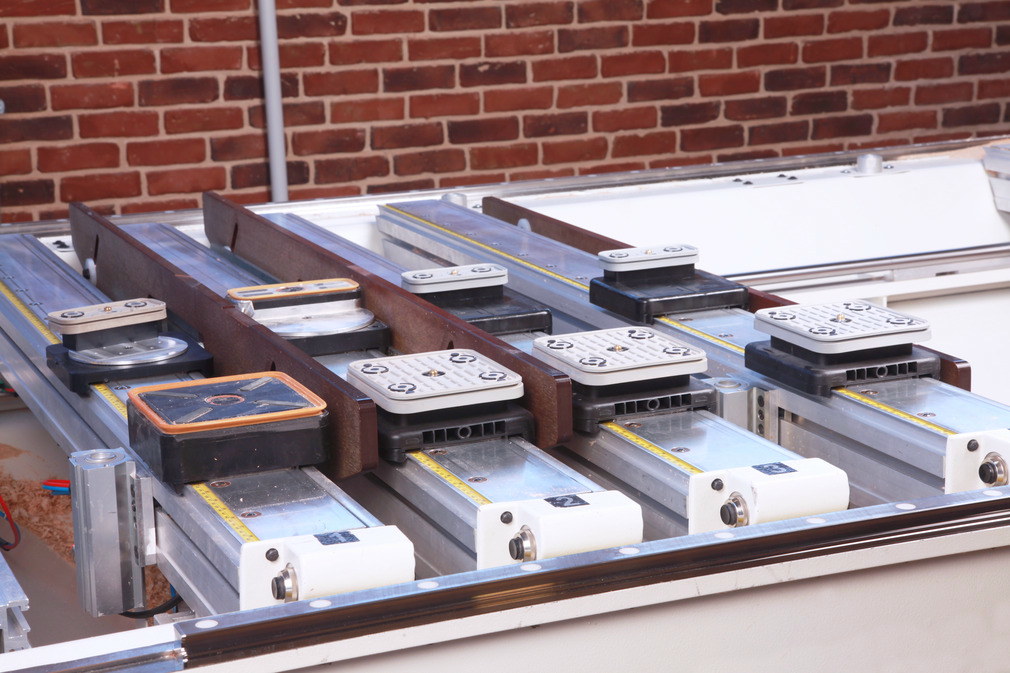

SCM/Morbidelli CNC-Technik

Spannmittel passend für SCM/ Morbidelli

Die Spannmittel für Systeme von SCM/Morbidelli sind flexibel einsetzbar, halten das Werkstück prozesssicher in der richtigen Position und überzeugen durch ein attraktives Preis-Leistungs-Verhältnis. Damit sind sie eine echte Alternative für den Einsatz auf CNC-Fräsmaschinen von SCM/Morbidelli.

Diese Spannmittel überzeugen durch enorme Haltekraft und exakte Maßhaltigkeit. Dadurch können höchste Querkräfte aufgenommen werden.

Highlights

  • Höchste Haltekräfte bei Holzanwendungen dank optimierter Dichtungen und Reibbeläge
  • Höchste Maßhaltigkeit für mehr Präzision im Fertigungsprozess
  • Breites Produktspektrum bietet maximale Flexibilität und ermöglicht kurze Rüstzeiten
  • Saugplatten ohne Werkzeug schnell, einfach und kostengünstig austauschbar

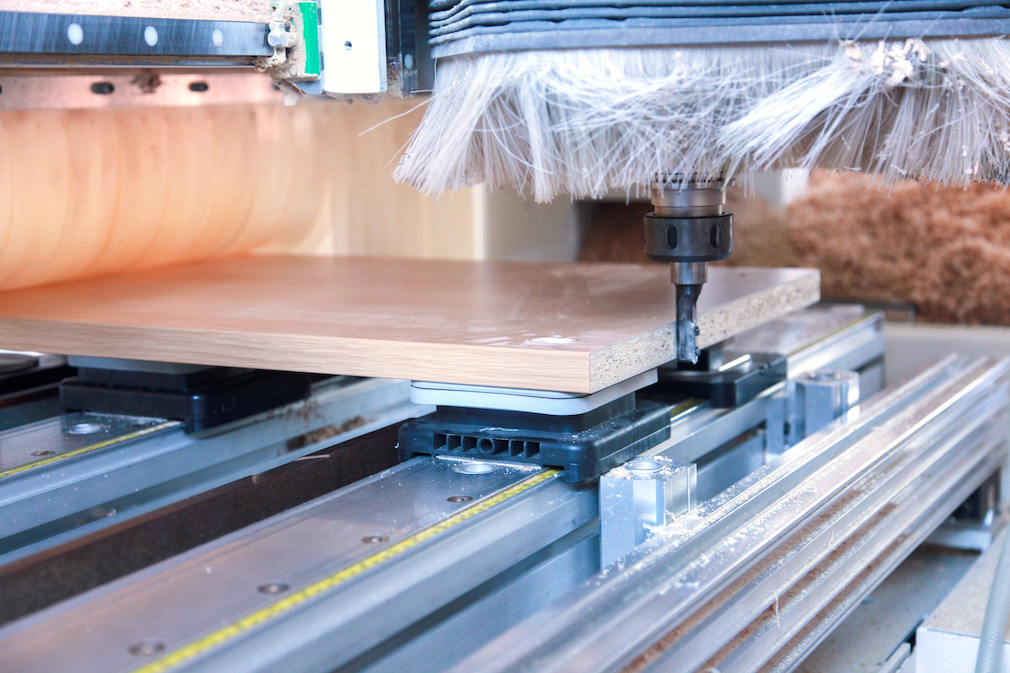

SCM/Morbidelli Spannmittel

Premium Qualität aus Deutschland

  • Attraktiver Preis: kostengünstiger als vergleichbare Produkte am Markt
  • Breites Produktprogramm: verschiedene Geometrien und Höhen für einfaches Rüsten sowie integriertes Tastventil gegen Leckage durch nicht belegte Sauger
  • Einfache Montage: Die Spannmittel sind kompatibel mit den Original-Saugern und lassen sich ebenso einfach auf dem Schlitten der Konsole fixieren
  • Wechselbare Saugplatte: bei herkömmlichen Systemen muss bei Kollision, Verschleiß oder anderweitigen Schäden der gesamte Blocksauger ausgewechselt werden

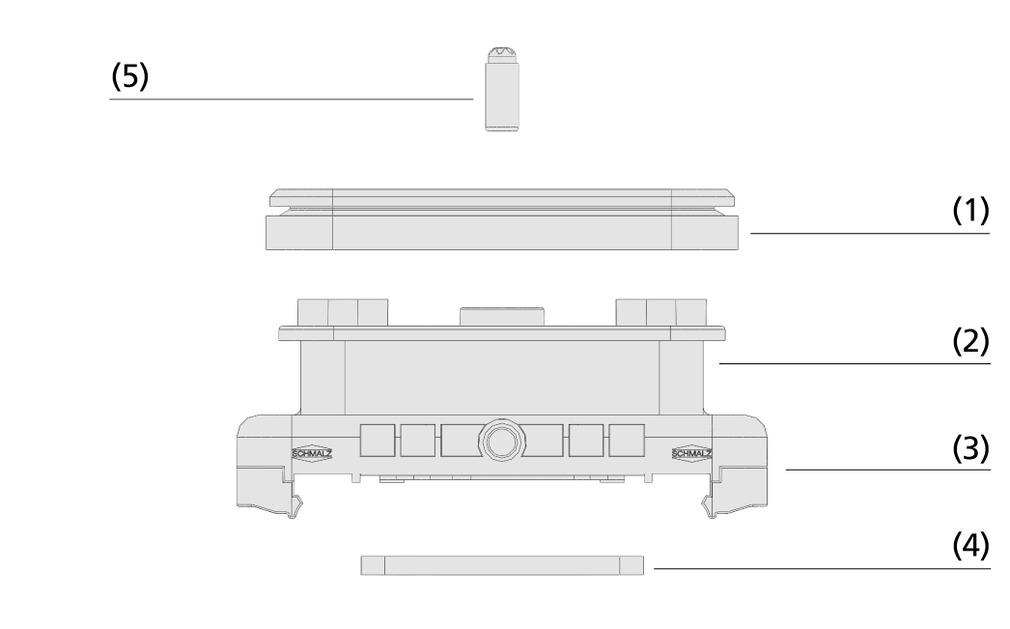

Technische Explosionszeichnung eines Blocksaugers mit nummerierten Bauteilen

Aufbau SCM Blocksauger Typ 1 (S1) und Typ 4 (S4)

  • Saugplatte oben (1) zur Fixierung des Werkstücks

  • Robuster Grundkörper (2) aus Kunststoff

  • Schwalbenschwanz-Aufnahme (3) zur mechanischen Vorfixierung auf SCM / Morbidelli-Konsolen

  • Dichtrahmen (4) optimiert zum einfachen Verschieben des Saugers auf der Konsole

  • Tastventil (5) zur Aktivierung des Vakuums

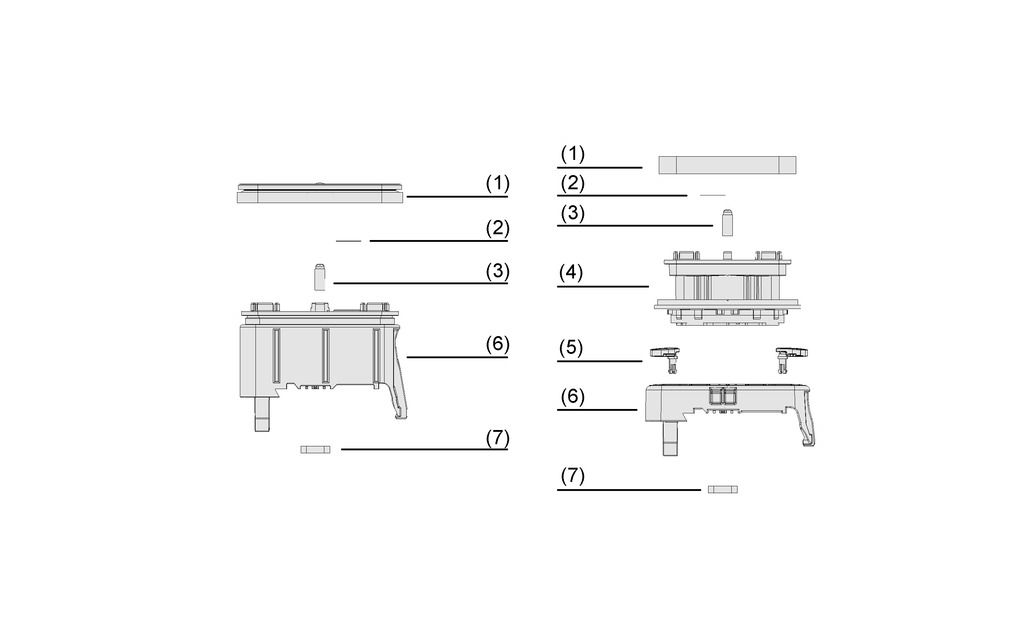

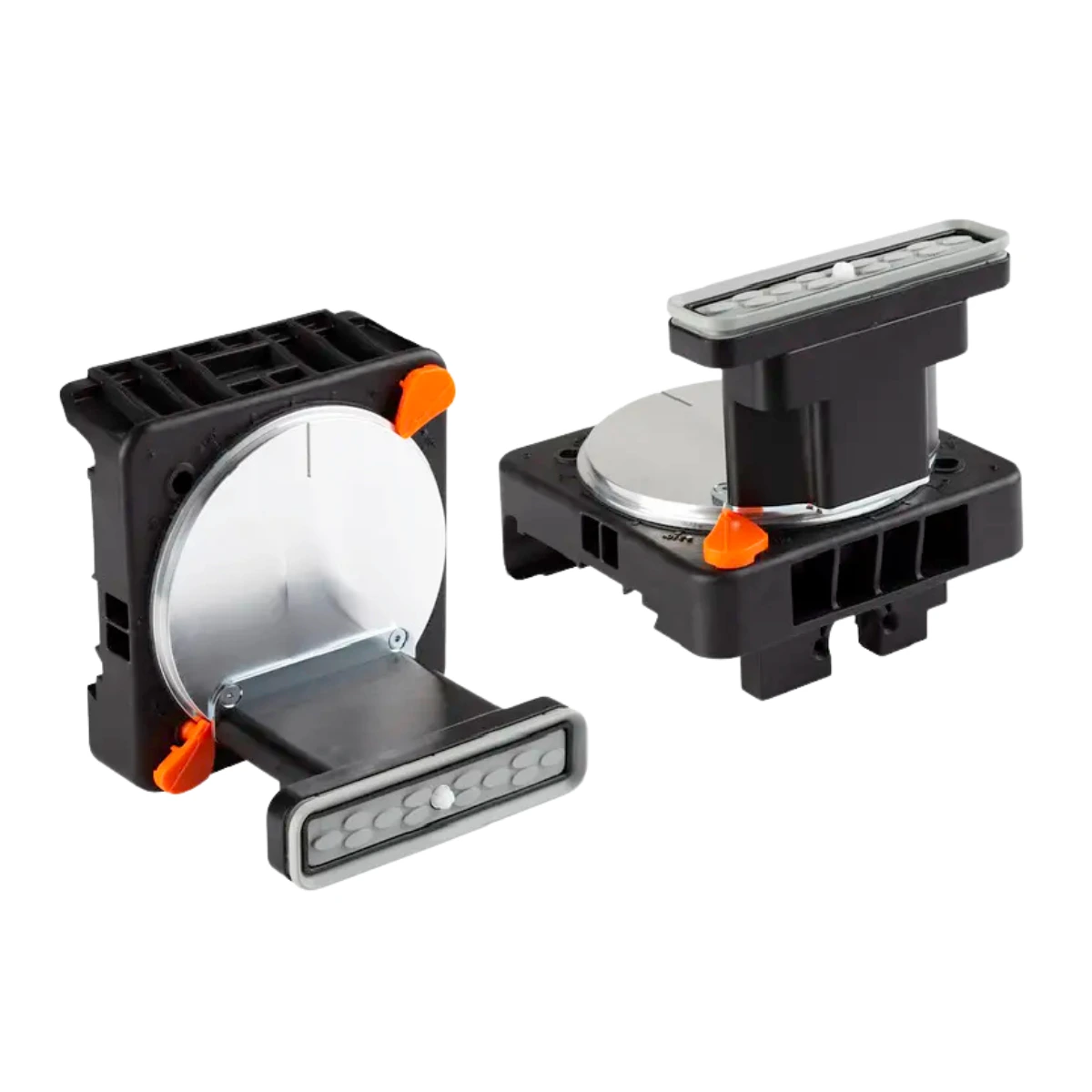

Aufbau SCM-Blocksauger Typ 6 (S6)

  • Saugplatte mit Membran (1) aus Elastomer für optimales Abdichtverhalten, hohe Reibkräfte und Schutz vor eindringenden Spänen

  • Integrierter NFC-Tag (2) zum Auslesen von Produktdaten per Smartphone

  • Leichtgängiges Tastventil (3) zur automatischen Aktivierung des Vakuums

  • Saugercup (4) kann in 15°-Schritten in die Saugeraufnahme gesteckt und durch Drehen der Klemmhebel (5) fixiert werden

  • Robuster Grundkörper (6) aus glasfaserverstärktem Kunststoff mit Schwalbenschwanz-Aufnahme zur Fixierung auf SCM/Morbidelli-Konsolen



Zeigt nochmal den Aufbau von S6 Blocksaugern
