Spanntechnik SCM/ Morbidelli.
SCM ist einer der führenden Hersteller im Bereich CNC. Seit 2018 setzt SCM daher auf eine eigens entwickelte Spanntechniklösung. Bei standardmäßigen Konsolentischmaschinen wurde die HE-Pod und bei Nestingmaschinen die X-Pod Baureihe eingeführt. Die J.Schmalz GmbH, eine der führenden Hersteller von Spanntechnik in verschiedenen Bereichen hat darauf hin eine eigene Blocksauger Baureihe eingeführt namens VCBL-S. Dabei handelt es sich um Konsolensauger die perfekt auf die Konsolentische von SCM-Maschinen passen.
Blocksaugertypen.
Blocksauger S1
- Schlauchloses Schmalz Aufspannsystem für Konsolentische von SCM / Morbidelli, voll kompatibel mit der Erstausrüstung
- Die Blocksauger werden über die Konsole mechanisch vorfixiert
- Durch das integrierte Tastventil können nicht benötigte Blocksauger auf dem Maschinentisch verbleiben
- TV-System von SCM = S1-System von Schmalz (Breite der Konsole 72,5 mm)
- TVS-System von SCM = S1-System von Schmalz mit Schlauchanschluss (Breite der Konsole 72,5 mm)

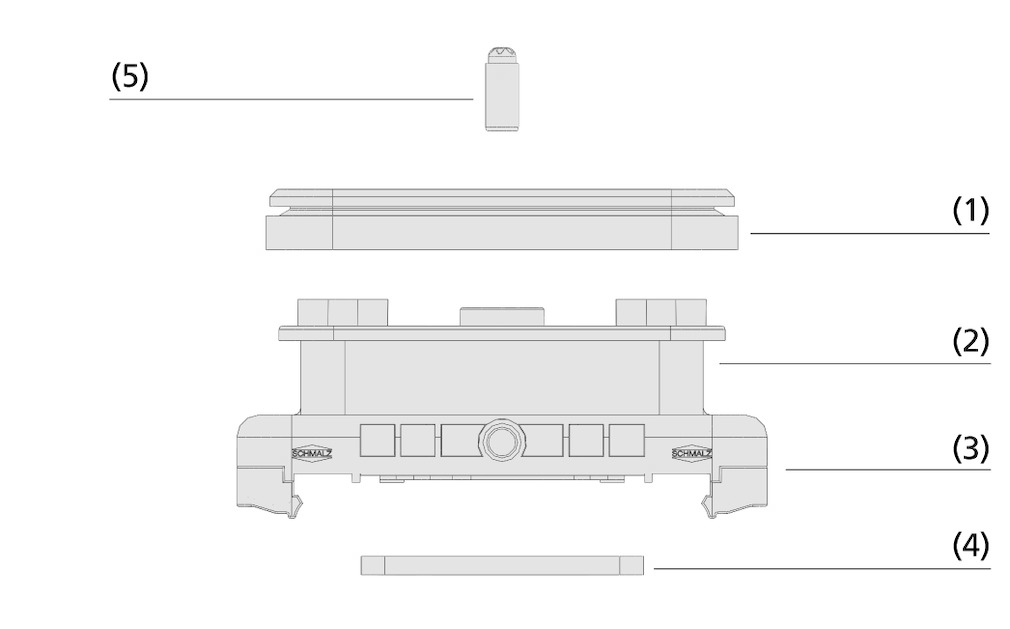

Aufbau
- Saugplatte oben zur Fixierung des Werkstücks
- Robuster Grundkörper aus Kunststoff
- Schwalbenschwanz-Aufnahme zur mechanischen Vorfixierung auf SCM / Morbidelli-Konsolen
- Dichtrahmen optimiert zum einfachen Verschieben des Saugers auf der Konsole
- Tastventil zur Aktivierung des Vakuums
Blocksauger S4
- Schlauchloses Schmalz Aufspannsystem für Konsolentische von SCM / Morbidelli, voll kompatibel mit der Erstausrüstung
- Die Blocksauger werden über die Konsole mechanisch vorfixiert
- Durch das integrierte Tastventil können nicht benötigte Blocksauger auf dem Maschinentisch verbleiben
- TVN-System von SCM = S4-System von Schmalz (Breite der Konsole 109 mm)
Aufbau
- Saugplatte oben zur Fixierung des Werkstücks
- Robuster Grundkörper aus Kunststoff
- Schwalbenschwanz-Aufnahme zur mechanischen Vorfixierung auf SCM / Morbidelli-Konsolen
- Dichtrahmen optimiert zum einfachen Verschieben des Saugers auf der Konsole
- Tastventil zur Aktivierung des Vakuums
Blocksauger S6
- Modulares System zum Einsatz auf Konsolentischen der Marken SCM und Morbidelli, kompatibel mit der Erstausrüstung
- Verfügbar in diversen Abmessungen und Arbeitshöhen mit Zubehör für ein breites Anwendungsspektrum in der Holzbearbeitung
- Sicheres Aufspannen von anspruchsvollen Werkstücken mit geschwungenen Konturen oder rauen Oberflächen
- Durch Zubehör Schaltnocken und Magnet auch für Maschinentische Flexmatic mit Positionierautomatik und Start/Pilot mit Positionserkennung einsetzbar

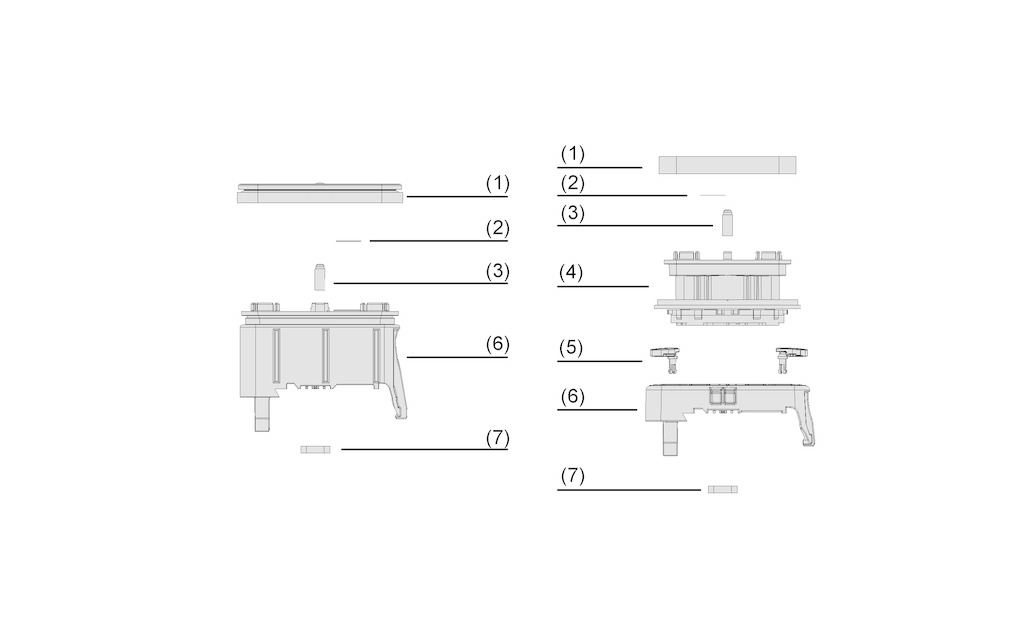

Aufbau
- Saugplatte mit Membran - aus Elastomer für optimales Abdichtverhalten, hohe Reibkräfte und Schutz vor eindringenden Spänen
- Integrierter NFC-Tag - zum Auslesen von Produktdaten per Smartphone
- Leichtgängiges Tastventil - zur automatischen Aktivierung des Vakuums
- Saugercup - kann in 15°-Schritten in die Saugeraufnahme gesteckt
- und durch Drehen der Klemmhebel fixiert werden
- Robuster Grundkörper - aus glasfaserverstärktem Kunststoff mit Schwalbenschwanz-Aufnahme zur Fixierung auf SCM/Morbidelli-Konsolen
- Langlebiger Dichtrahmen - optimiert zum mühelosen Verschieben des Saugers auf der Konsole
