Bloki ssące Schmalz i płyty ssące do systemów stołów nestingowych.
W procesie nestingu obrabiane elementy są wykonywane bezpośrednio na stole nestingowym z zamocowaniem próżniowym — bez konsol, bez czasu przezbrojenia, z maksymalnym wykorzystaniem powierzchni płyty. Sercem każdego systemu nestingowego jest niezawodne mocowanie próżniowe: tylko przy pewnym utrzymaniu elementu możliwe są precyzyjne operacje frezowania, piłowania i wiercenia. Oferujemy bloki ssące i płyty ssące Schmalz, specjalnie do systemów stołów nestingowych — odpowiednie do wszystkich popularnych maszyn nestingowych, dostępne od ręki, gotowe do wysyłki na terenie całej UE.

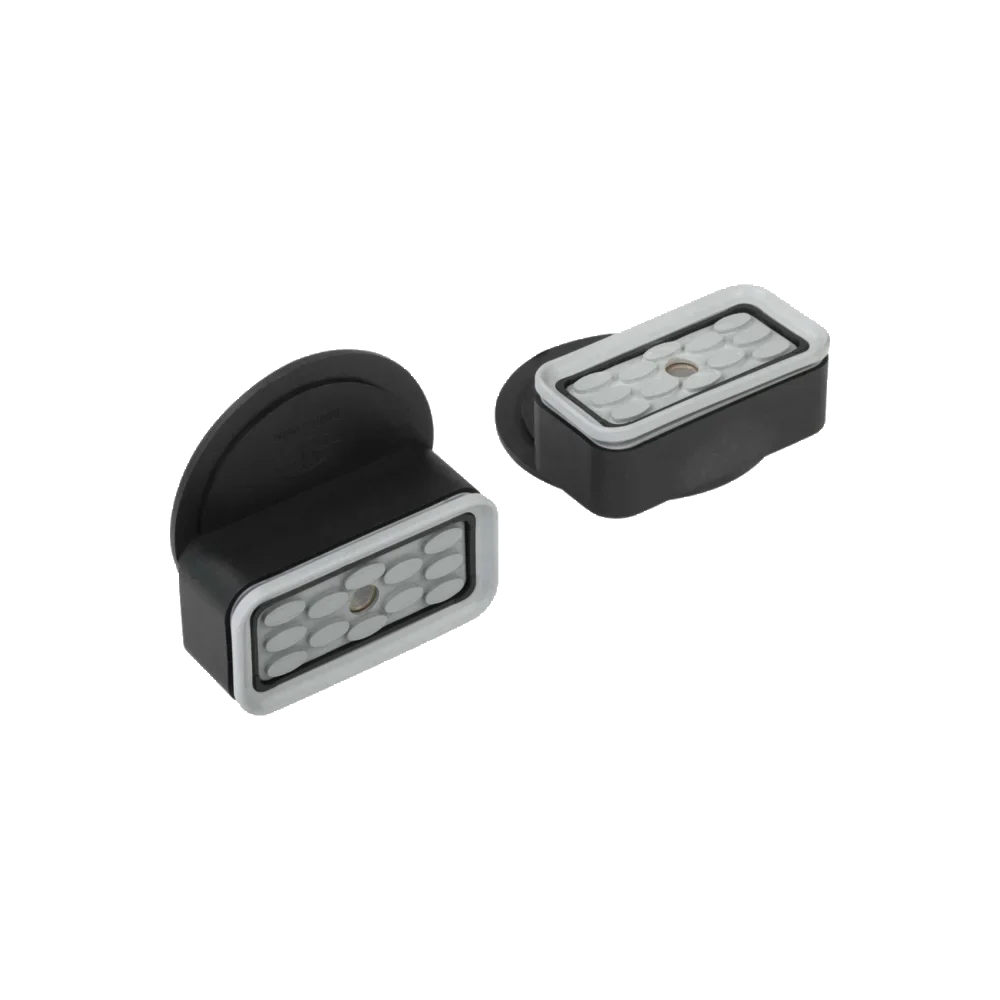

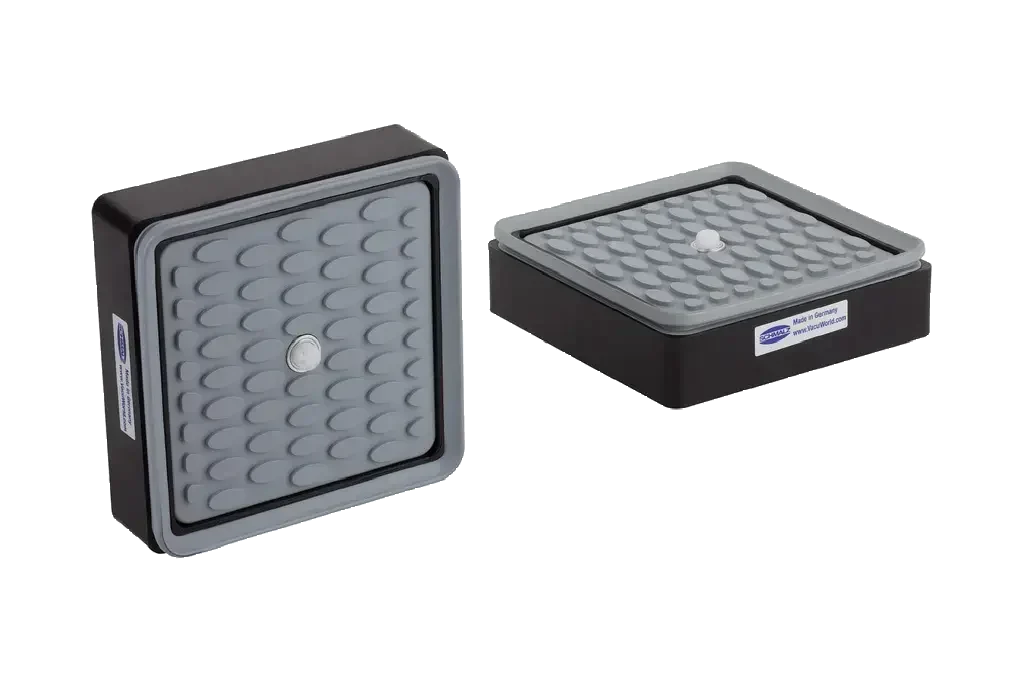

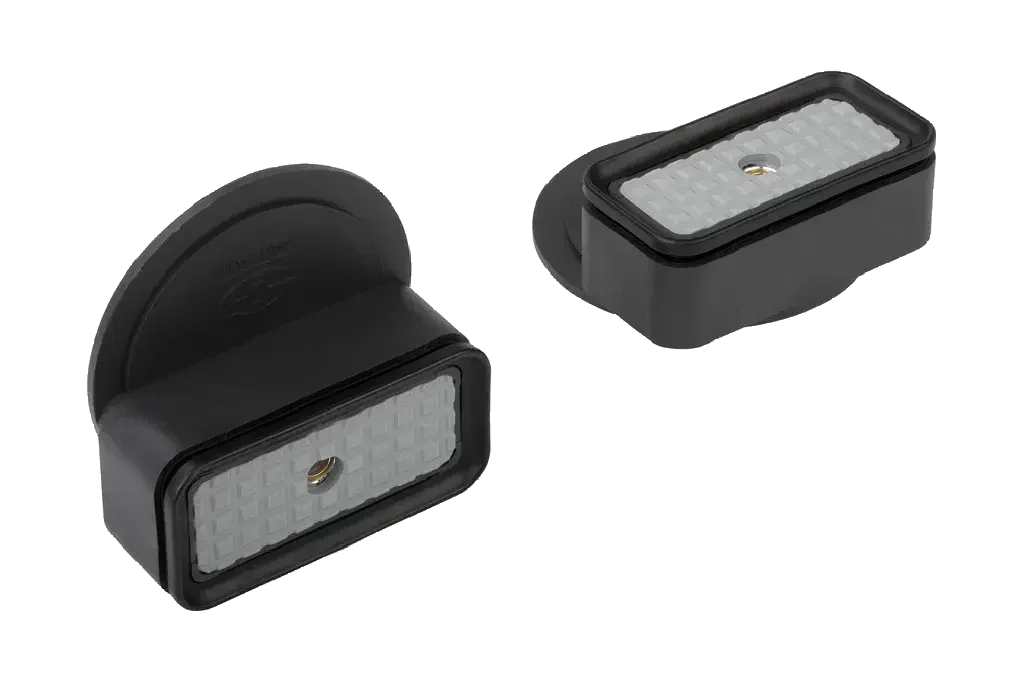

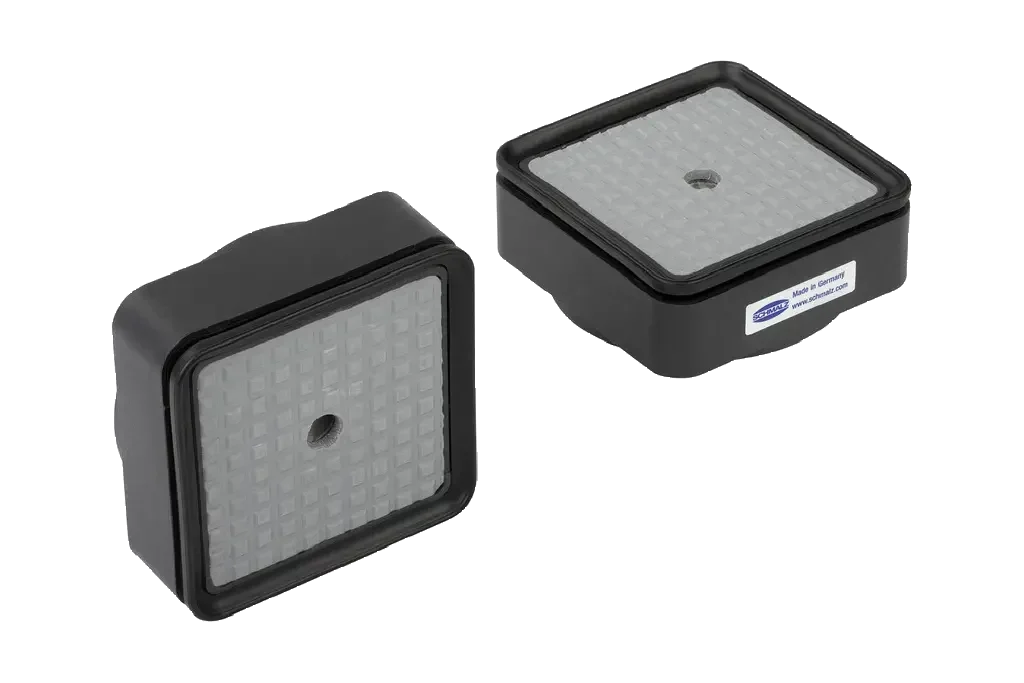

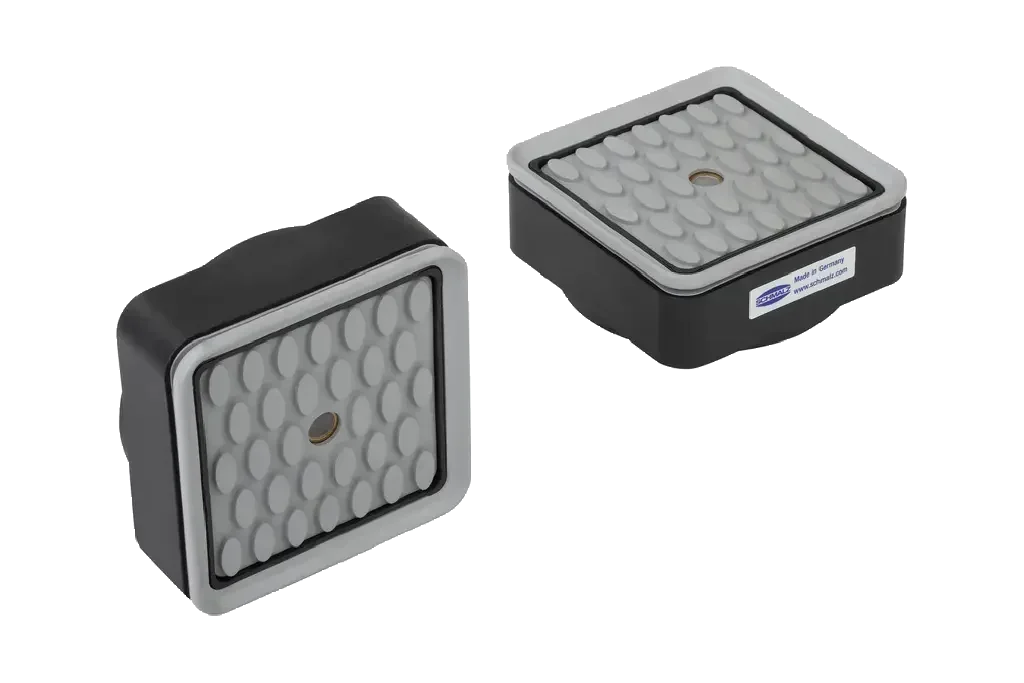

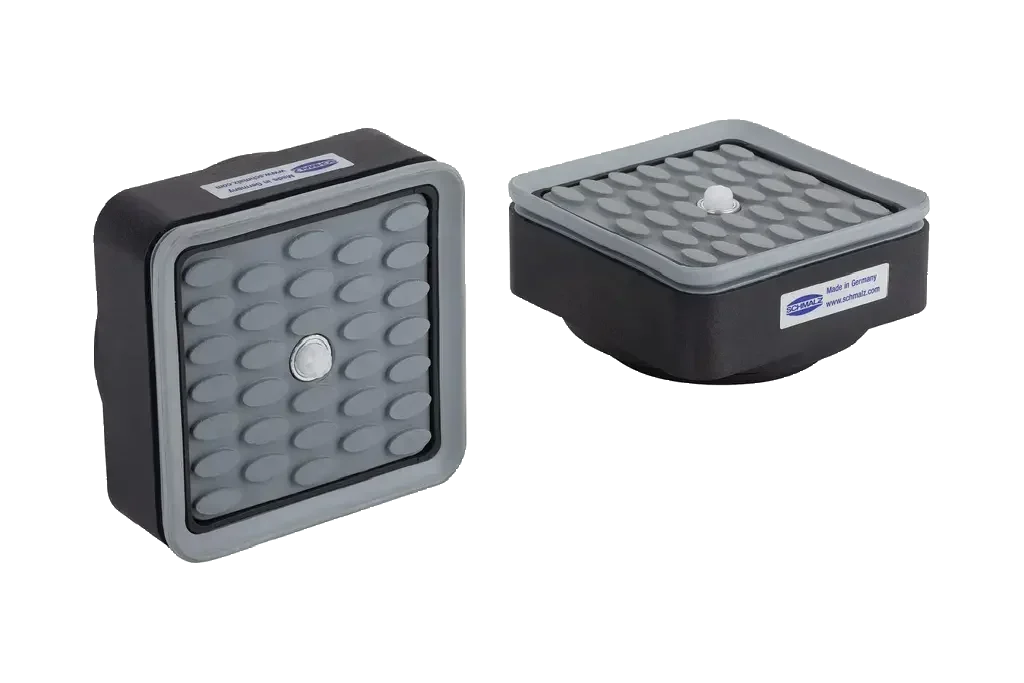

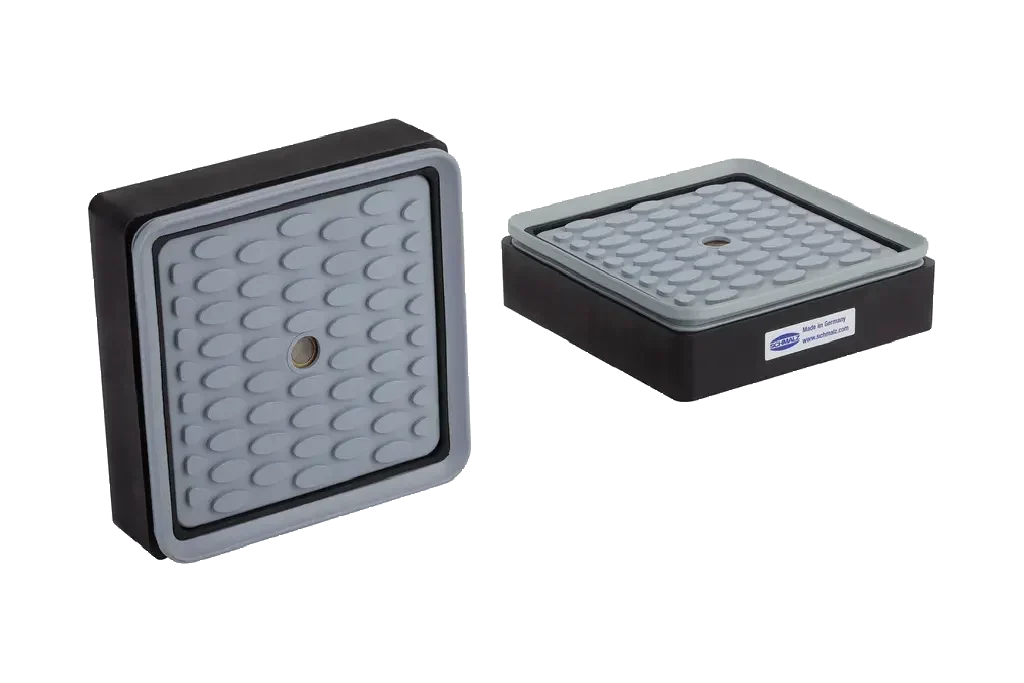

2-Kreis | mit Abhebesystem
Passend für: AES, Felder, Hebrock uvm.
2-Kreis | mit Abhebesystem
Passend für: AES, Felder, Hebrock uvm.
2-Kreis | mit Abhebesystem
Passend für: AES, Felder, Hebrock uvm.
2-Kreis | mit Abhebesystem
Passend für: AES, Felder, Hebrock uvm.
2-Kreis | mit Abhebesystem
Passend für: AES, Felder, Hebrock uvm.
2-Kreis | mit Abhebesystem
Passend für: AES, Felder, Hebrock uvm.
1-Kreis-Blocksauger
Passend für: Homag, AES, Weeke uvm.
Jak działa mocowanie próżniowe przy nestingu?
Podczas nestingu płyta poświęcana (MDF lub podobny materiał) jest układana na stole próżniowym. Pod nią pompa próżniowa wytwarza podciśnienie, które utrzymuje płytę poświęcaną — a tym samym znajdujący się na niej element obrabiany — na stole na całej powierzchni. Blokowe przyssawki są dodatkowo stosowane w procesie nestingu, gdy pojedyncze elementy obrabiane muszą być mocowane punktowo, na przykład przy małych formatach, złożonych konturach lub w maszynach, które obsługują zarówno obróbkę nestingową, jak i konsolową.
Technika mocowania Schmalz do stołu nestingowego — nasze grupy produktów
- Blokowe przyssawki VCBL mocują detale punktowo na stole nestingowym — w różnych wysokościach i powierzchniach podparcia, w zależności od geometrii detalu i typu maszyny.
- Płyty ssące (VCSP) są częściami eksploatacyjnymi do blokowych przyssawek i powinny być regularnie wymieniane, aby zapewnić stałą wydajność podciśnienia i optymalną siłę trzymania.
- Płyty ssące MultiClamp nadają się do ręcznego i częściowo zautomatyzowanego mocowania mniejszych detali na stole nestingowym.
Przyssawki próżniowe do nestingu
Przyssawki blokowe serii VCBL-N i -R zostały zaprojektowane do obróbki detali na stołach nestingowych i stołach rastrowych. Ich obsługa jest bardzo prosta. Przezbrojenie jest możliwe bez użycia narzędzi. Przyssawki serii -N i -R mogą być stosowane do dwóch głównych zastosowań:
1. bez klipsa ciernego do stosowania na stole rastrowym oraz
2. z zamontowanym klipsem ciernym do stosowania na stole nestingowym.
System podnoszący Schmalz
System podnoszący Schmalz jest trwale zamontowany na chwytaku blokowym. Rozpoznawalny po wystającym elemencie, system umożliwia łatwe przesuwanie elementów obrabianych do pozycji wymaganej do obróbki. Po aktywacji podciśnienia system podnoszący jest opuszczany w dół, a element obrabiany zostaje odłożony na powierzchni ssącej chwytaka.
Jak poprawić przyczepność podczas obróbki nestingowej
Obróbka nestingowa w ostatnich latach zyskuje coraz większe znaczenie. Decyduje o tym wiele zalet, a także wysoki stopień elastyczności. Mimo to przy tym procesie należy zwrócić uwagę na kilka kwestii. Problemy mogą pojawić się wtedy, gdy przyczepność płyty surowej i „gniazda” nie jest optymalna. Oto kilka wskazówek, jak można poprawić przyczepność:
- Zwiększyć przepuszczalność powietrzną płyty podkładowej
- regularne frezowanie wyrównujące
- Zarządzanie podciśnieniem
- Stosować przyssawki blokowe
- Optymalizacja gniazda za pomocą oprogramowania optymalizacyjnego
Obróbka nesting vs. obróbka na konsolach — kiedy który system?
Obróbka nesting sprawdza się szczególnie przy dużych seriach, płytowych elementach i w pełni zautomatyzowanych liniach produkcyjnych. Wykorzystywana jest cała powierzchnia płyty, a czasy przezbrojenia odpadają. Obróbka na konsolach z przyssawkami blokowymi to lepszy wybór przy indywidualnych geometriach detali, zmiennych wymiarach i często zmieniających się grubościach elementów. Wiele nowoczesnych centrów obróbczych CNC obsługuje oba tryby pracy — technika mocowania Schmalz obejmuje oba scenariusze.
