Header_SCM/Morbidelli_Vakuumtechnik

Odkryj bloki ssące i płyty ssące SCM/Morbidelli.

Filtry

-8%

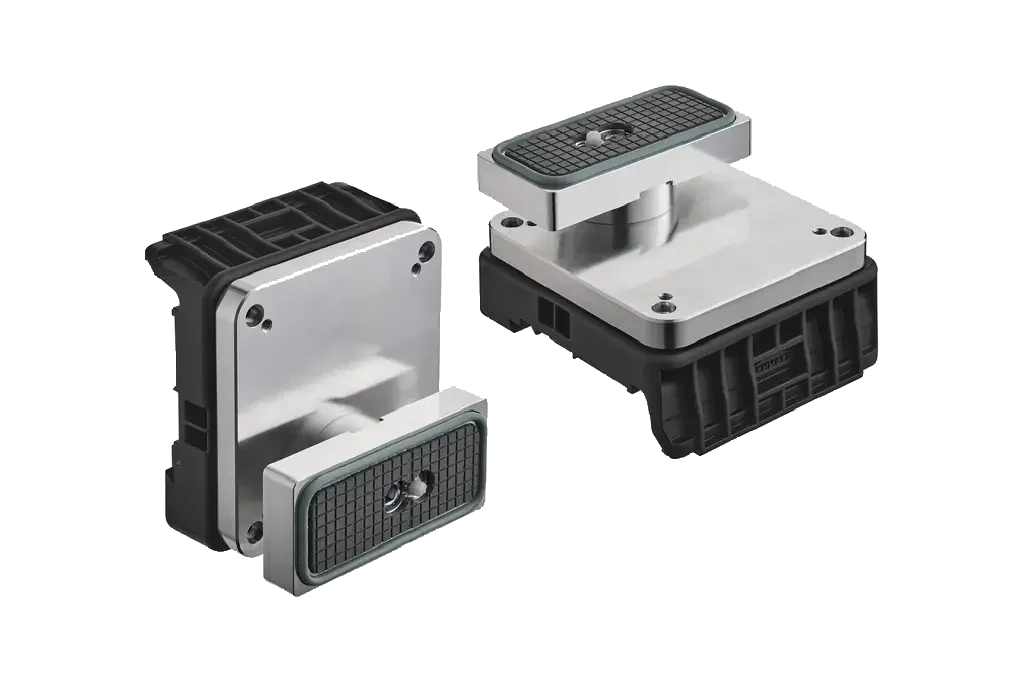

Schmalz Blocksauger VCBL-S6-HD 128x60x75 TV GS10011205503
Schmalz Blocksauger VCBL-S6-HD 128x60x75 TV
L: 145mm| B: 145mm | H: 110mm
mit Tastventil + Membran
Passt auf alle gängigen SCM Maschinen*
Sofort verfügbar

367,08 €* Współpilot AI 399,00 €* Współpilot AI (oszczędność 8%)
-8%

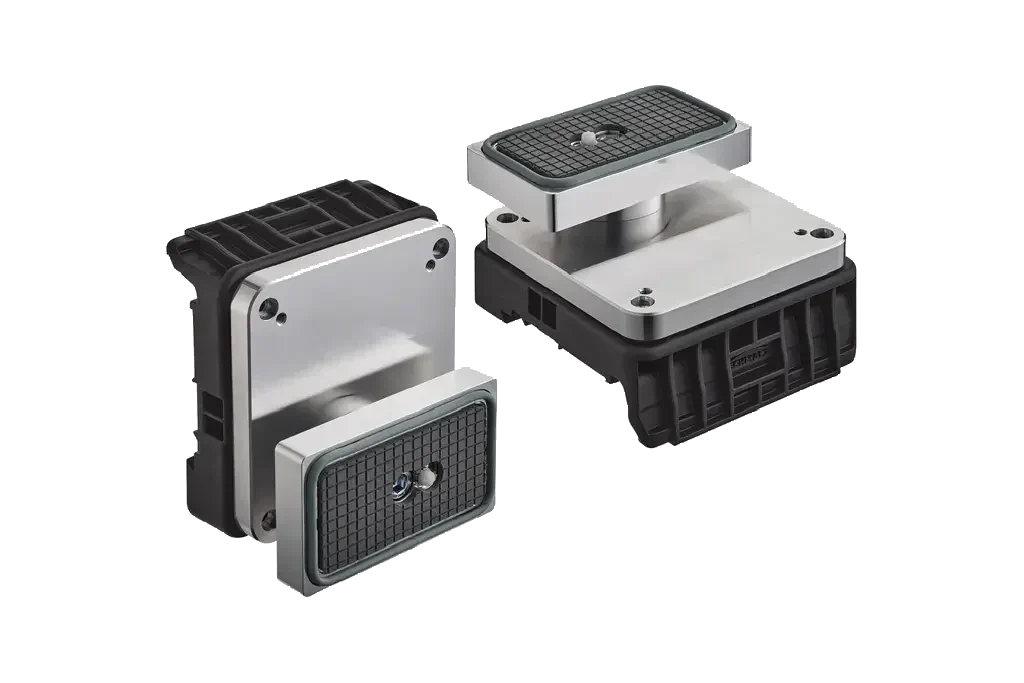

Schmalz Blocksauger VCBL-S6-HD 128x75x75 TV GS10011205502
Schmalz Blocksauger VCBL-S6-HD 128x75x75 TV
L: 145mm| B: 145mm | H: 110mm
mit Tastventil + Membran
Passt auf alle gängigen SCM Maschinen*
Sofort verfügbar

357,88 €* Współpilot AI 389,00 €* Współpilot AI (oszczędność 8%)
-8%

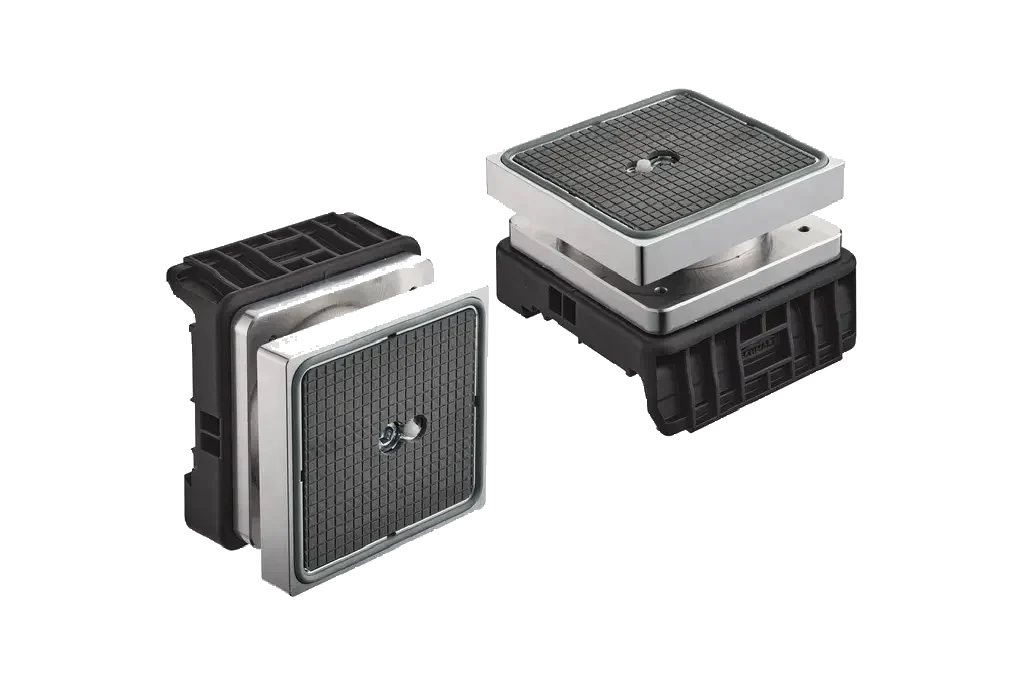

Schmalz Blocksauger VCBL-S6-HD 140x130x75 TV GS10011205500
Schmalz Blocksauger VCBL-S6-HD 140x130x75 TV
L: 145mm| B: 145mm | H: 110mm
mit Tastventil + Membran
Passt auf alle gängigen SCM Maschinen*
Sofort verfügbar

348,68 €* Współpilot AI 379,00 €* Współpilot AI (oszczędność 8%)
-8%
Dwa czarno-szare elementy techniczne z pomarańczowymi klipsami na białym tle.
Schmalz przyssawka blokowa VCBL-S6 120x50x75mm S-360-15 TV
L: 120mm | B: 50mm | H: 110mm
mit Tastventil | 360° drehbar
Passt auf alle gängigen SCM-Maschinen*
Sofort verfügbar

179,36 €* Współpilot AI 195,00 €* Współpilot AI (oszczędność 8.02%)
-8%
Dwa czarno-szare elementy techniczne z pomarańczowymi zatrzaskami
Schmalz przyssawka blokowa VCBL-S6 125x75x75mm S-360-15 TV+ME
L: 125mm| B: 75mm | H: 75mm
mit Tastventil + Membran | 360° drehbar
Passt auf alle gängigen SCM Maschinen*
Sofort verfügbar

179,36 €* Współpilot AI 195,00 €* Współpilot AI (oszczędność 8.02%)
-8%
Dwa ujęcia czarnego plastikowego uchwytu ze srebrną okrągłą płytką i listwą LED.
Schmalz przyssawka blokowa VCBL-S6 130x30x75mm S360-15 TV
L: 130mm | B: 30mm | H: 75mm
mit Tastventil | 360° drehbar
Passt auf alle gängigen SCM-Maschinen*
Sofort verfügbar

179,36 €* Współpilot AI 195,00 €* Współpilot AI (oszczędność 8.02%)
-8%
Dwie czarno-szare obudowy z tworzywa z kwadratową przednią płytą
Schmalz przyssawka blokowa VCBL-S6 145x145x75mm TV+ME
L: 145mm| B: 145mm | H: 75mm
mit Tastventil | mit Membran
Passt auf alle gängigen SCM Maschinen*
Sofort verfügbar

122,33 €* Współpilot AI 133,00 €* Współpilot AI (oszczędność 8.02%)

Szczegóły produktu w skrócie.

SCM/Morbidelli CNC-Technik

Elementy mocujące pasujące do SCM/Morbidelli

Elementy mocujące do systemów SCM/Morbidelli są wszechstronne w zastosowaniu, pewnie utrzymują obrabiany przedmiot we właściwej pozycji w procesie i przekonują atrakcyjnym stosunkiem ceny do jakości. Stanowią więc realną alternatywę do zastosowania na frezarkach CNC SCM/Morbidelli.

Te elementy mocujące imponują ogromną siłą trzymania i dokładnością wymiarową. Dzięki temu mogą przenosić najwyższe siły poprzeczne.

Najważniejsze zalety

  • Najwyższe siły mocowania w zastosowaniach do drewna dzięki zoptymalizowanym uszczelnieniom i okładzinom ciernym
  • Najwyższa dokładność wymiarowa dla większej precyzji w procesie produkcyjnym
  • Szeroka gama produktów zapewnia maksymalną elastyczność i umożliwia krótkie czasy przezbrojenia
  • Płyty ssące można szybko, łatwo i ekonomicznie wymieniać bez użycia narzędzi
SCM/Morbidelli Spannmittel

Najwyższa jakość z Niemiec

  • Atrakcyjna cena: korzystniejsza niż porównywalne produkty na rynku
  • Szeroki program produktów: różne geometrie i wysokości dla łatwego przezbrojenia oraz zintegrowany zawór czujnikowy przeciwko nieszczelności spowodowanej przez nieobsadzone ssaki
  • Prosty montaż: elementy mocujące są kompatybilne z oryginalnymi ssakami i równie łatwo można je zamocować na prowadnicy konsoli
  • Wymienna płyta ssąca: w przypadku tradycyjnych systemów przy kolizji, zużyciu lub innych uszkodzeniach trzeba wymienić cały ssak blokowy
Techniczny rysunek rozstrzelony chwytaka blokowego z ponumerowanymi częściami

Budowa blokowego chwytaka próżniowego SCM typ 1 (S1) i typ 4 (S4)

  • Płyta ssąca u góry (1) do mocowania obrabianego przedmiotu

  • Wytrzymały korpus podstawowy (2) z tworzywa sztucznego

  • Gniazdo jaskółczy ogon (3) do mechanicznego wstępnego mocowania na konsolach SCM / Morbidelli

  • Rama uszczelniająca (4) zoptymalizowana do łatwego przesuwania chwytaka na konsoli

  • Zawór tastowy (5) do aktywacji podciśnienia



Budowa bloku przyssawnego SCM typ 6 (S6)

  • Płyta ssąca z membraną (1) z elastomeru zapewniająca optymalne uszczelnienie, wysokie siły tarcia i ochronę przed wnikaniem wiórów

  • Zintegrowany tag NFC (2) do odczytu danych produktu za pomocą smartfona

  • Łatwo pracujący zawór stykowy (3) do automatycznej aktywacji podciśnienia

  • Przyssawka (4) może być wsuwana do uchwytu przyssawki w odstępach 15° i blokowana przez obrót dźwigni zaciskowych (5)

  • Wytrzymały korpus podstawowy (6) z tworzywa wzmocnionego włóknem szklanym z gniazdem jaskółczego ogona do mocowania na konsolach SCM/Morbidelli



Zeigt nochmal den Aufbau von S6 Blocksaugern
