Schmalz Blocksauger VCBL-S1 130x30x32.7mm D-360 TV

Pomiń galerię zdjęć
Dwa ujęcia czarnego metalowego uchwytu z okrągłą płytą i prostokątnym elementem z przodu.

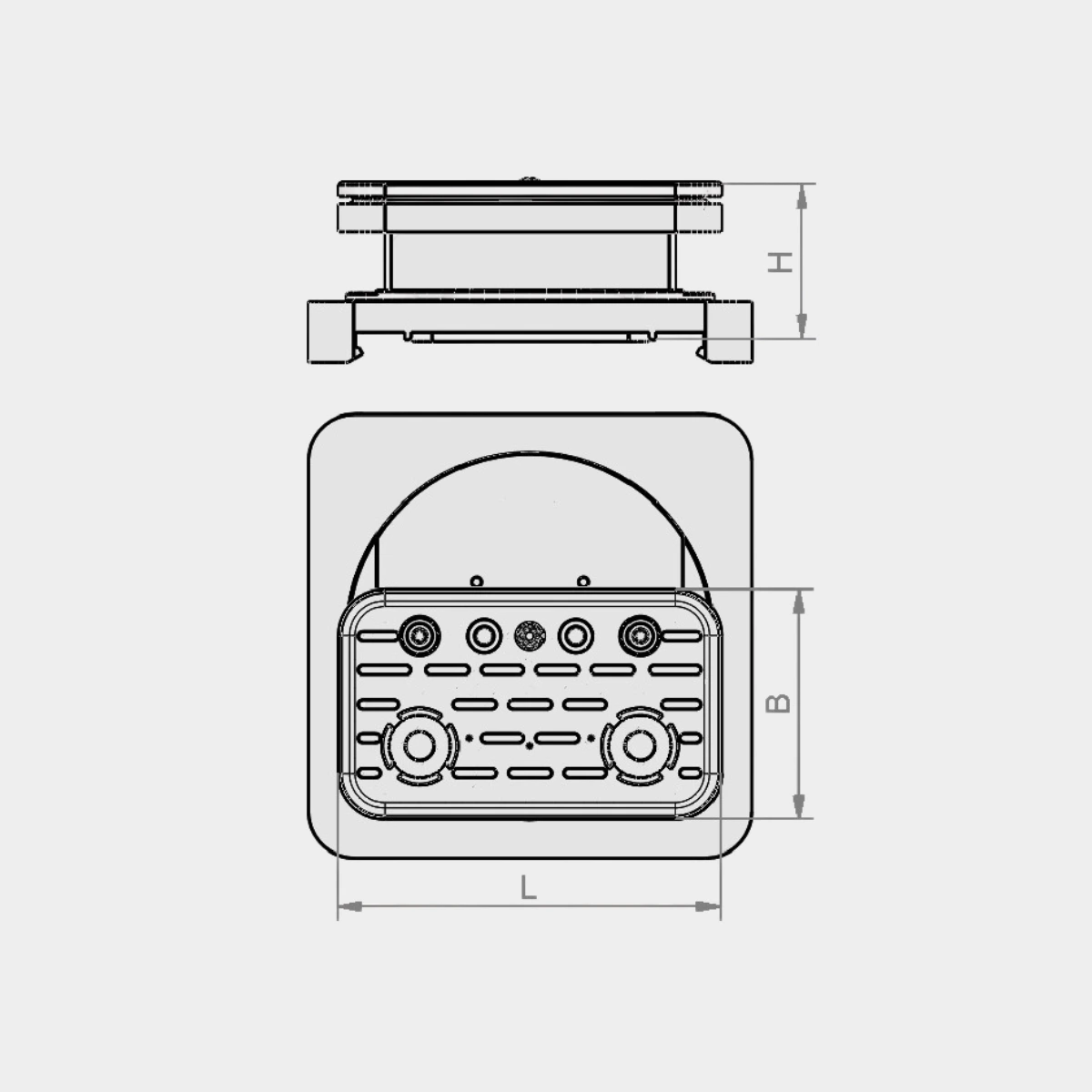

Rysunek techniczny urządzenia w widoku z przodu i z boku z wymiarami L, B i H.
Dwa ujęcia czarnego metalowego uchwytu z okrągłą płytą i prostokątnym elementem z przodu.
Rysunek techniczny urządzenia w widoku z przodu i z boku z wymiarami L, B i H.
Dwa ujęcia czarnego metalowego uchwytu z okrągłą płytą i prostokątnym elementem z przodu.
Rysunek techniczny urządzenia w widoku z przodu i z boku z wymiarami L, B i H.

360° drehbar

Schmalz Blocksauger VCBL-S1 130x30x32.7mm D-360 TV

262,14 €*

% Współpilot AI 285,00 €* Współpilot AI (oszczędność 8.02%)
Treść: 1 Stk.

Ceny bez VAT plus koszty wysyłki

Dostępny, czas dostawy: 1-3 Tage

Stück
Numer produktu: GS10011201300

Informacje dot. produktu "Schmalz Blocksauger VCBL-S1 130x30x32.7mm D-360 TV"

Schmalz Blocksauger VCBL-S1 130x30x32.7mm D-360 TV to odpowiedni próżniowy chwytak blokowy do centrów obróbczych SCM – wyjątkowo wąska konstrukcja, z funkcją obrotu 360° i zintegrowanym zaworem impulsowym dla maksymalnej elastyczności przy ciasnych zamocowaniach.

Wąska budowa o szerokości zaledwie 30mm umożliwia zastosowanie tam, gdzie szersze chwytaki nie mieszczą się już – idealna do małych elementów, wąskich listew lub punktów zamocowania rozmieszczonych blisko siebie. Funkcja obrotu 360° (D-360) pozwala na bezstopniowe ustawienie przyłącza, a zawór impulsowy (TV) utrzymuje stabilną próżnię, nawet gdy pojedyncze chwytaki pozostają nieobsadzone.

Wąski, obrotowy, niezawodny – po prostu kontynuuj pracę.

Dane techniczne:

Cecha Wartość
Typ: VCBL-S1 – chwytak blokowy 1-obwodowy
Długość: 130 mm
Szerokość: 30 mm
Wysokość: 32,7 mm
Wysokość chwytaka: 32 mm
Zawór: Zawór impulsowy (TV)
Funkcja obrotu: Obrót 360° (D-360)
Producent: Schmalz
Numer artykułu: GS10011201300

Kompatybilni producenci maszyn:

SCM Morbidelli Pratix Record

Kiedy wymiana ma sens?

  • Siła trzymania spada – elementy przesuwają się podczas frezowania lub wiercenia
  • Zawór impulsowy nie zamyka się już prawidłowo lub reaguje z opóźnieniem
  • Widoczne pęknięcia, odkształcenia lub stwardnienia na płycie ssącej
  • Funkcji obrotu nie da się już pewnie zablokować
  • Utrata próżni mimo sprawnej pompy

Dlaczego kupować w Glade CNC?

  • Oryginalna jakość Schmalz – bez zamienników no-name, pełne bezpieczeństwo procesu
  • Szybka wysyłka w UE – aby Twoja maszyna nie stała dłużej, niż to konieczne
  • Fachowe doradztwo – znamy maszyny, nie tylko numery artykułów

Uwaga: Nie masz pewności, czy ten chwytak blokowy pasuje do Twojej instalacji SCM? Zadzwoń do nas: 05232 850 749 1

Pn–Cz 9–17, Pt 9–14 – pomożemy Ci znaleźć właściwą część.

Saugerhöhe: 32mm
