Schmalz Blocksauger Grundplatte AP-S6 145x145x25mm
für VCBL-S6 und VCBL-B Blocksauger geeignet
Schmalz Blocksauger Grundplatte AP-S6 145x145x25mm
80,94 €*
% 88,00 €* (8.02% gespart)Sofort verfügbar, Lieferzeit: 1-3 Tage
Produktinformationen "Schmalz Blocksauger Grundplatte AP-S6 145x145x25mm"
Die Schmalz Grundplatte AP-S6 145x145x25mm ist die passende Adapter-Grundplatte für VCBL-S6 und VCBL-B Blocksauger an SCM- und Morbidelli-CNC-Maschinen — das unverzichtbare Verbindungsstück zwischen Konsolentisch und Blocksauger.
Die quadratische Grundplatte mit 145 × 145 mm Aufstandsfläche und einer Höhe von 25 mm sorgt für eine sichere, passgenaue Montage der S6-Blocksauger auf der Maschinenkonsole — werkzeuglos einrastend, präzise positioniert, sofort betriebsbereit.
Das richtige Fundament für Ihren SCM- und Morbidelli-Blocksauger.

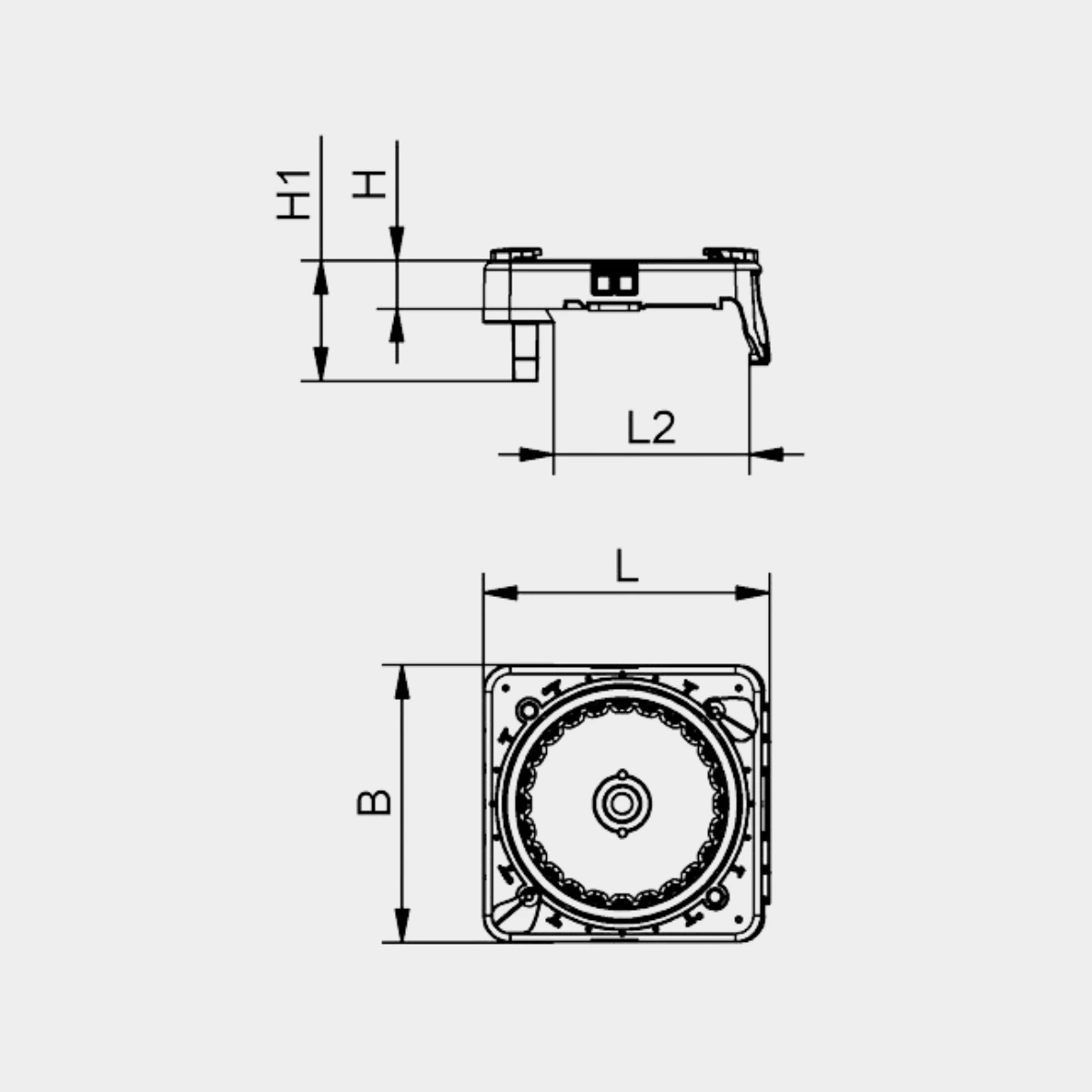

Technische Daten
| Merkmal | Wert |
|---|---|
| Artikelnummer: | GS10011204440 |
| Typ: | AP-S6 (Adapter-Grundplatte) |
| Länge: | 145 mm |
| Breite: | 145 mm |
| Höhe: | 25 mm |
| Kompatible Blocksauger: | VCBL-S6 und VCBL-B |
| Einsatzbereich: | SCM / Morbidelli CNC-Maschinen (Typ S6, ab Baujahr 2019) |
| Hersteller: | J. Schmalz GmbH |
| Lieferinhalt: | 1 Stück |
Passend für folgende Maschinen
Die Grundplatte AP-S6 ist ausschließlich kompatibel mit SCM- und Morbidelli-Maschinen mit S6-Konsole:
Wichtig: Diese Grundplatte ist nicht kompatibel mit S1- oder S4-Konsolen. Nicht sicher, welcher Konsolentyp Ihre Maschine hat? Unsere Techniker helfen Ihnen gerne weiter — einfach Maschinenmodell und Baujahr bereithalten.
Wann wird die Grundplatte benötigt?
- Bei der Erstausstattung einer SCM- oder Morbidelli-Maschine mit Schmalz VCBL-S6 oder VCBL-B Blocksaugern
- Beim Ersatz einer beschädigten oder verschlissenen Grundplatte im laufenden Betrieb
- Bei der Erweiterung der Konsolenbelegung um zusätzliche Blocksaugerpositionen
- Wenn Schmalz-Blocksauger als Alternative zu den originalen SCM/Morbidelli-Saugern eingesetzt werden sollen
Warum bei Glade CNC kaufen?
- Original Schmalz Qualität — passgenaue Montage, maximale Kompatibilität mit VCBL-S6 und VCBL-B Saugern
- Schneller Versand in der EU — Lieferzeit 1–3 Werktage, damit Ihre Maschine nicht länger stillsteht als nötig
- SCM/Morbidelli-Expertise — wir kennen die S1-, S4- und S6-Konsolensysteme und helfen Ihnen, das richtige Teil zu finden
- Sofort verfügbar — ab Lager lieferbar, kein Warten auf Herstellerbestellung
- Montagsfrei-Garantie — geprüfte Ware, keine Überraschungen, damit Ihre Produktion ohne Stillstand läuft
Hinweis: Nicht sicher, ob diese Grundplatte zu Ihrer SCM- oder Morbidelli-Maschine und Ihrem Blocksauger-Typ passt? Ruf uns an: 05232 850 749 1
Mo–Do 9–17 Uhr, Fr 9–14 Uhr — wir helfen dir, das vollständige Spannsystem für deine Maschine zusammenzustellen.
